筑木软件如何在后台,如何切割自定义异形,比如免拉手缺口等

释放双眼,带上耳机,听听看~!

方法如下

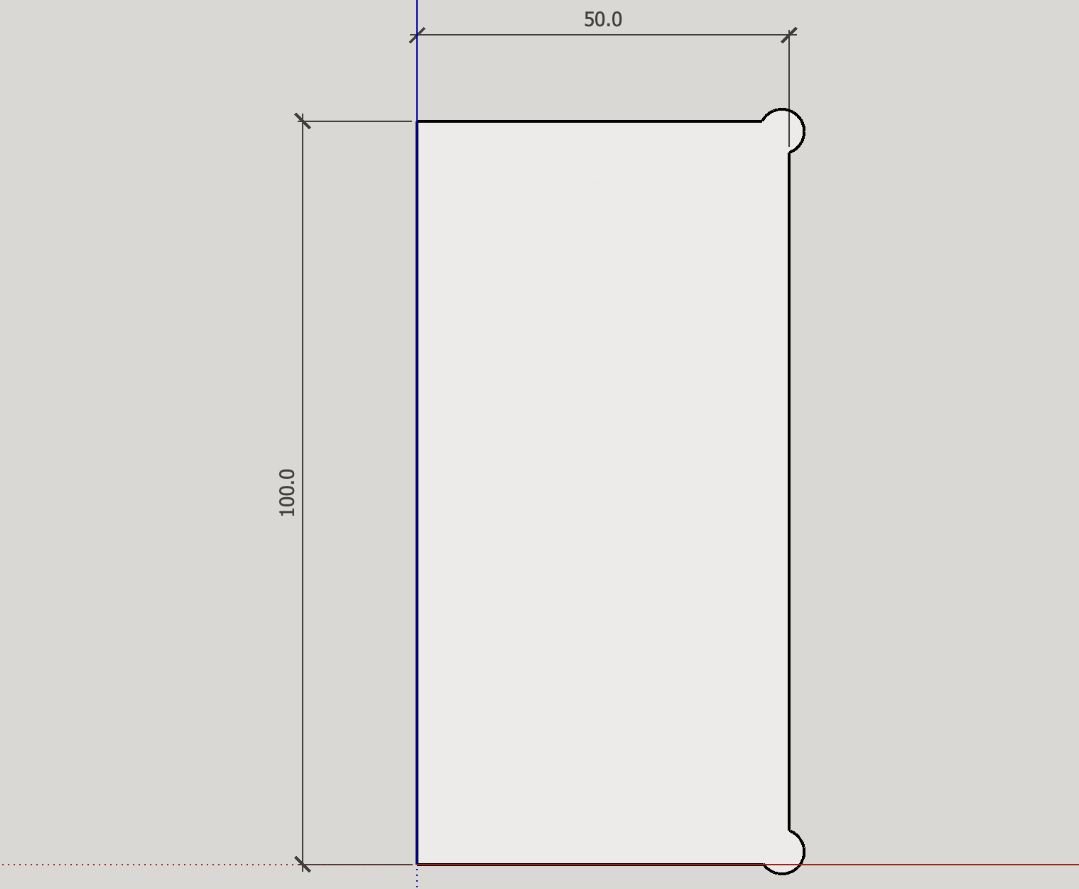

1、在场景里,前视图0点位置,绘制好造型面。选择面之后,创建组件。(此时这个定位点为0点)

筑木软件如何在后台,如何切割自定义异形,比如免拉手缺口等

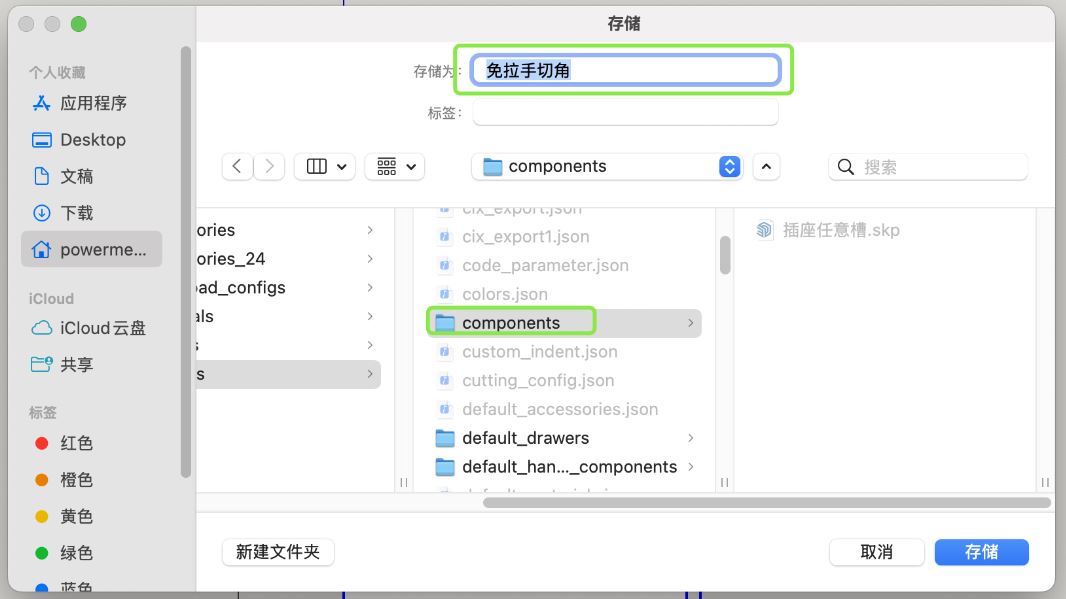

2、选择这个组件,右键另存为组件(保存在c:/用户/你的电脑用户名/Fruit/setings/components文件夹下(如果没有建立这个文件夹)。并且名称要命名好,并记住这个名称(建议用英文名称)

筑木软件如何在后台,如何切割自定义异形,比如免拉手缺口等

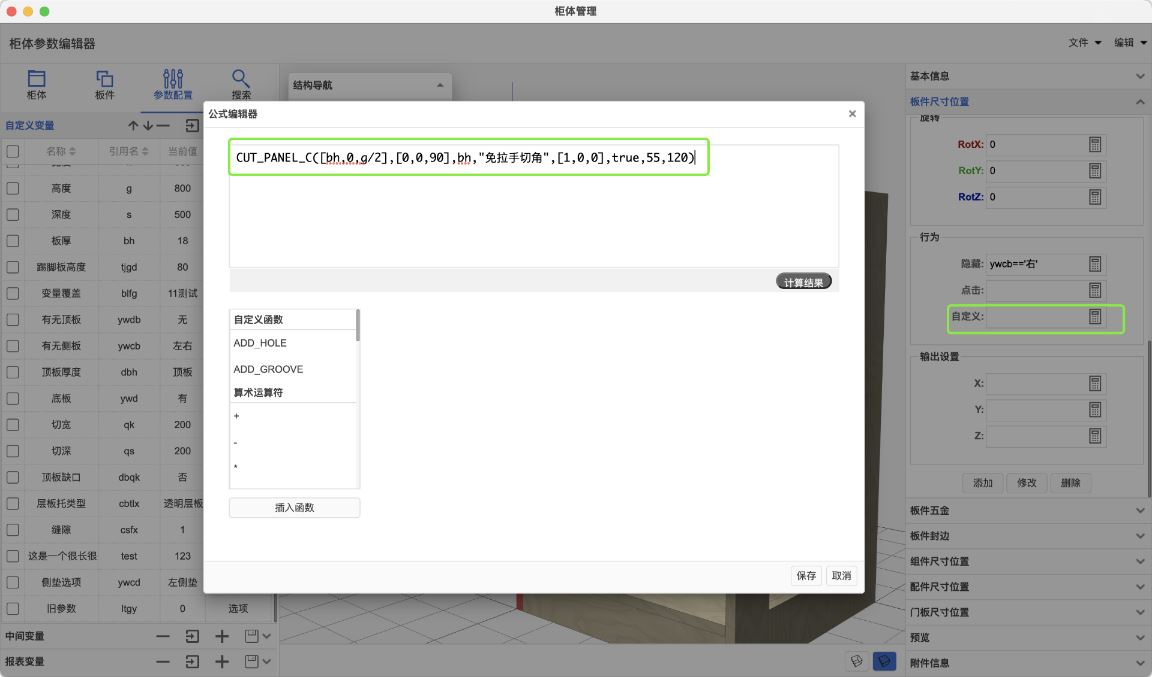

3、在后台(柜体里、板件里、门板里)自定义动作,添加如下命令

CUT_PANEL_C(point,rotate,depth,component_name,face_normal,valid = true,target_width=1,target_height=1)

参数解释:

1、point,位置,格式如:[bh,0,g/2]

2、rotate,旋转,根据组件的前视图的位置,放到目标点后,需要旋转

3、depth,切割深度

4、component_name,组件名称,就是第二步创建的那个名称

5、face_normal,切割目标面的法线,下图是右侧面,则使用[1,0,0]

6、valid,是否激活,可以是个判断公式,值为true或者false,true为启用,false为不创建

7、target_width,目标宽度,如果原始组件的宽度是50,你可以让他最终为100,则这里填写100,1的时候为原始尺寸

8、target_height,目标高度,同上

筑木软件如何在后台,如何切割自定义异形,比如免拉手缺口等

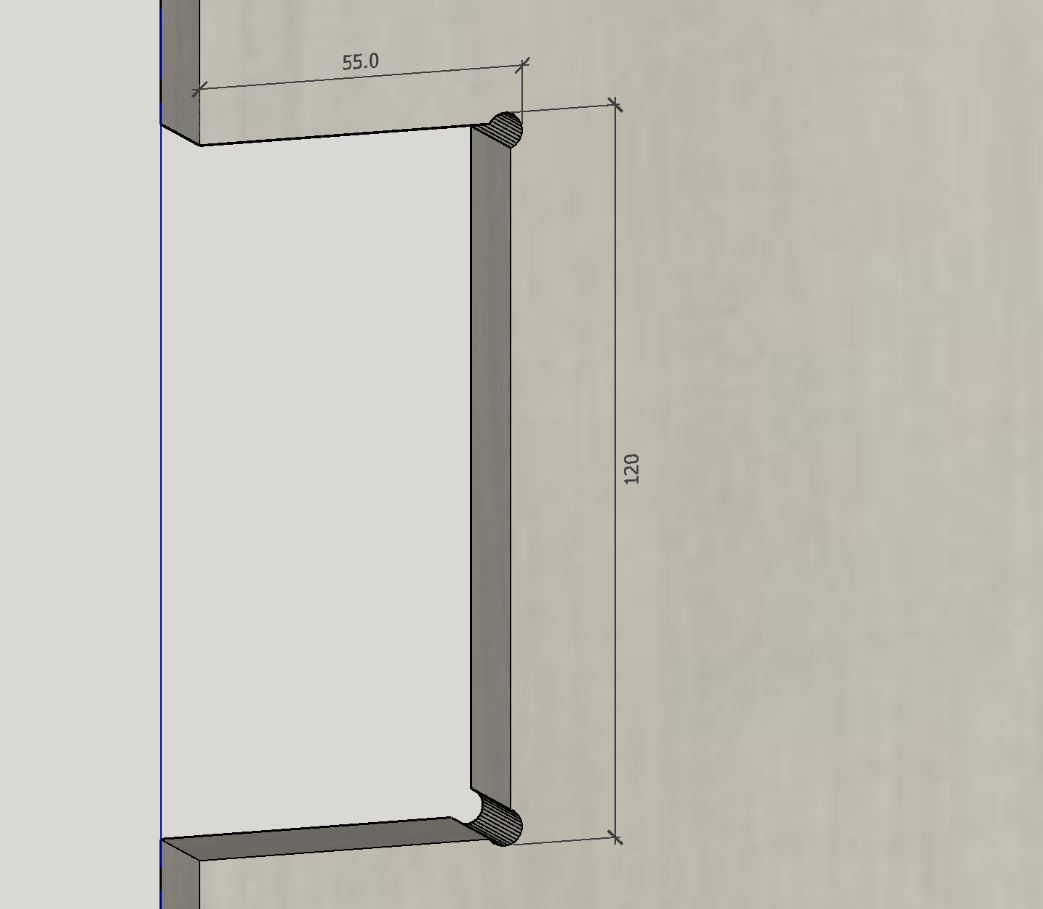

4、测试结果如下

筑木软件如何在后台,如何切割自定义异形,比如免拉手缺口等
