如何在后台,添加任意造型槽

释放双眼,带上耳机,听听看~!

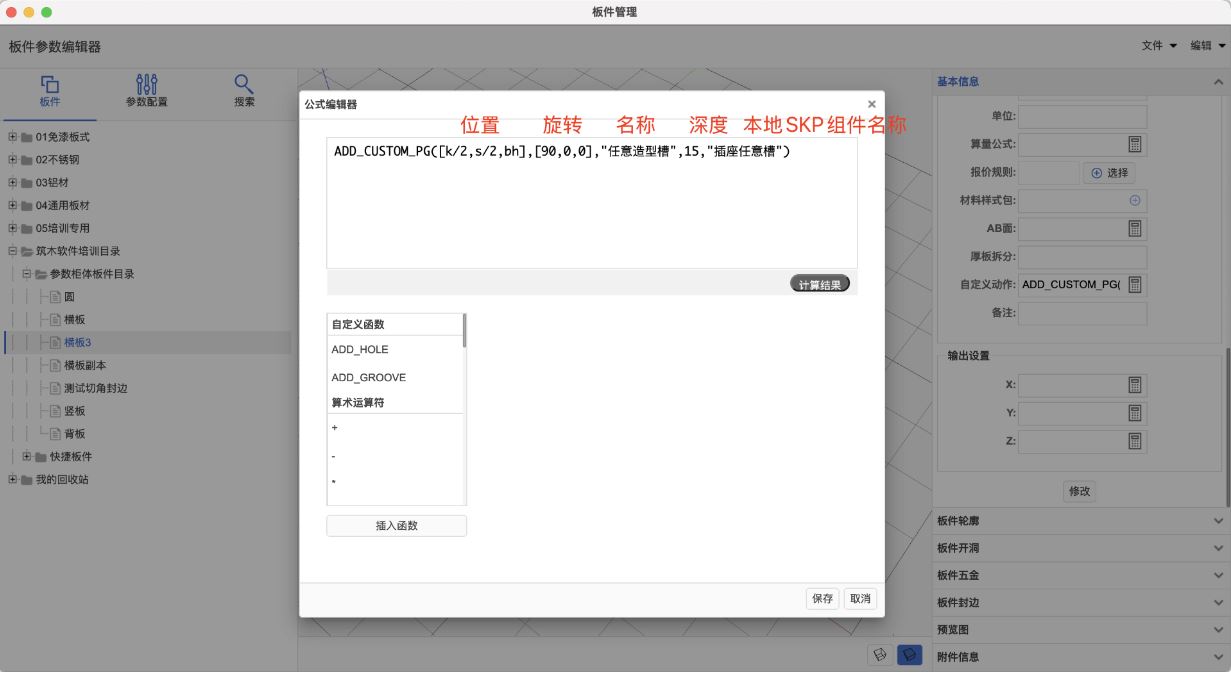

1、在板件编辑或者门板编辑、柜体编辑器里,对板件的自定义动作添加

ADD_CUSTOM_PG命令即可

详细参数:

ADD_CUSTOM_PG(位置,旋转,名称,深度,造型槽SKP组件名称,颜色,是否使用,阵列)

位置:[k/2,s/2,bh]

旋转:[90,0,0]

名称:中文名称,可以带上刀号,比如:造型槽#1,代表使用1号刀来铣

深度:槽的深度,比如15

造型槽SKP组件名称:这个是用su绘制的造型槽的面,创建成的组件,保存在:c:/用户/你的电脑用户名/Fruit/settings/components文件夹下的

颜色:默认事Orange,可以填写Red,Green等

是否使用:默认true,可以通过调节判断是否使用

阵列:默认🈳,如果需要,可以设置:[[2,100,[1,0,0],[3,100,[0,1,0]]],就是往X阵列2,间距是100,往Y阵列3,间距100

注意:造型槽默认坐标在0点,只有单个面,且只有一个面,创建成组件后,右键另存在上面的路径内即可。

如何在后台,添加任意造型槽

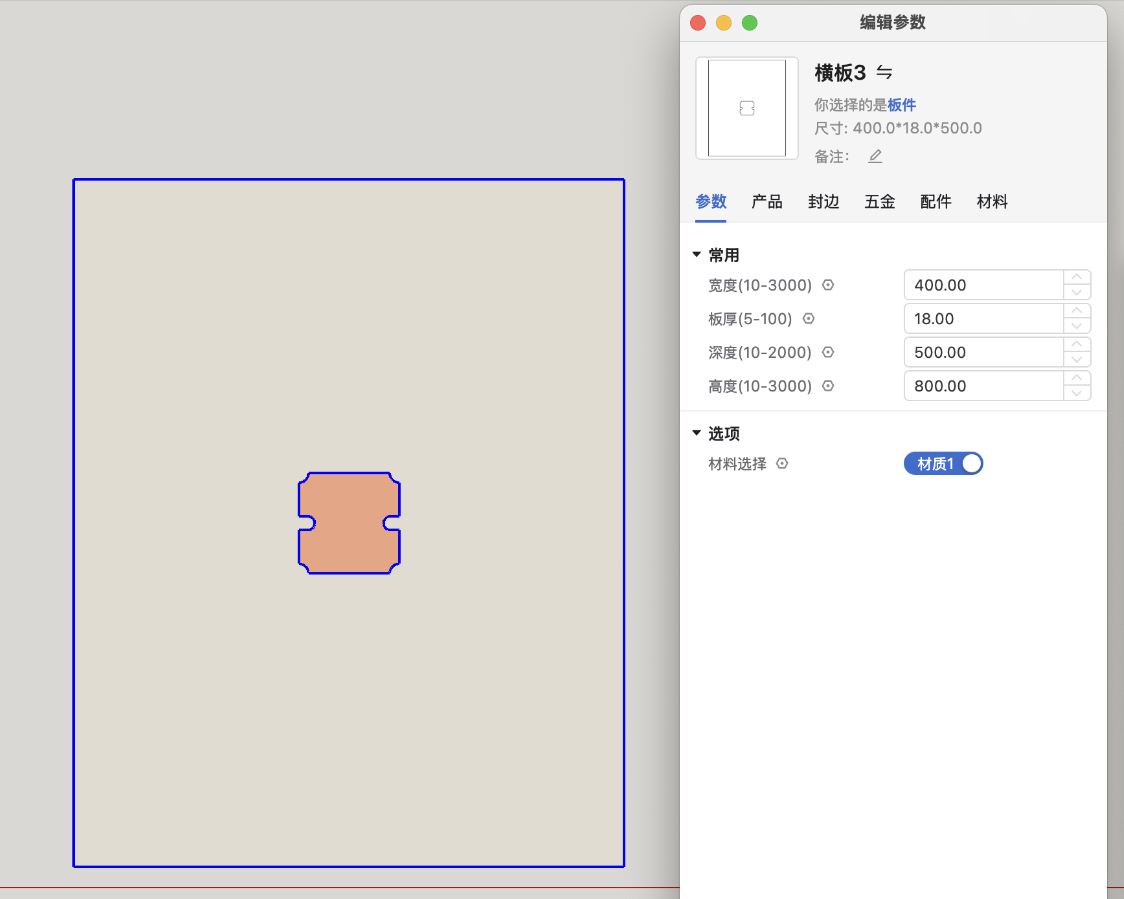

2、效果展示

如何在后台,添加任意造型槽

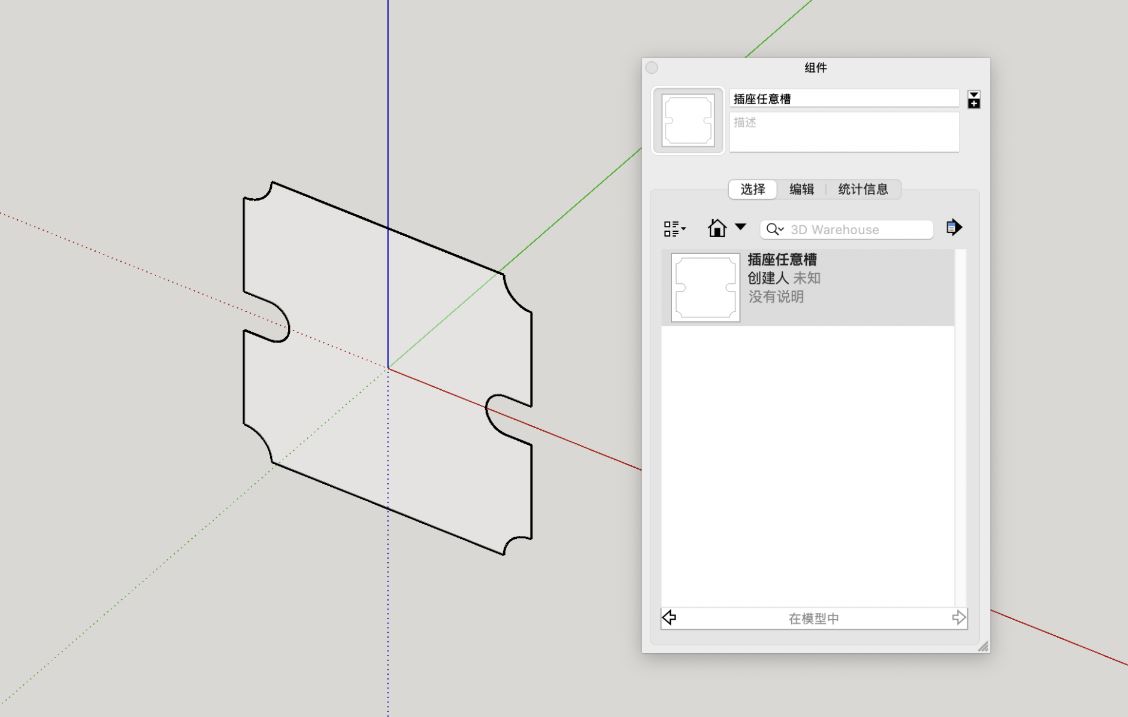

3、组件创建示意图

如何在后台,添加任意造型槽

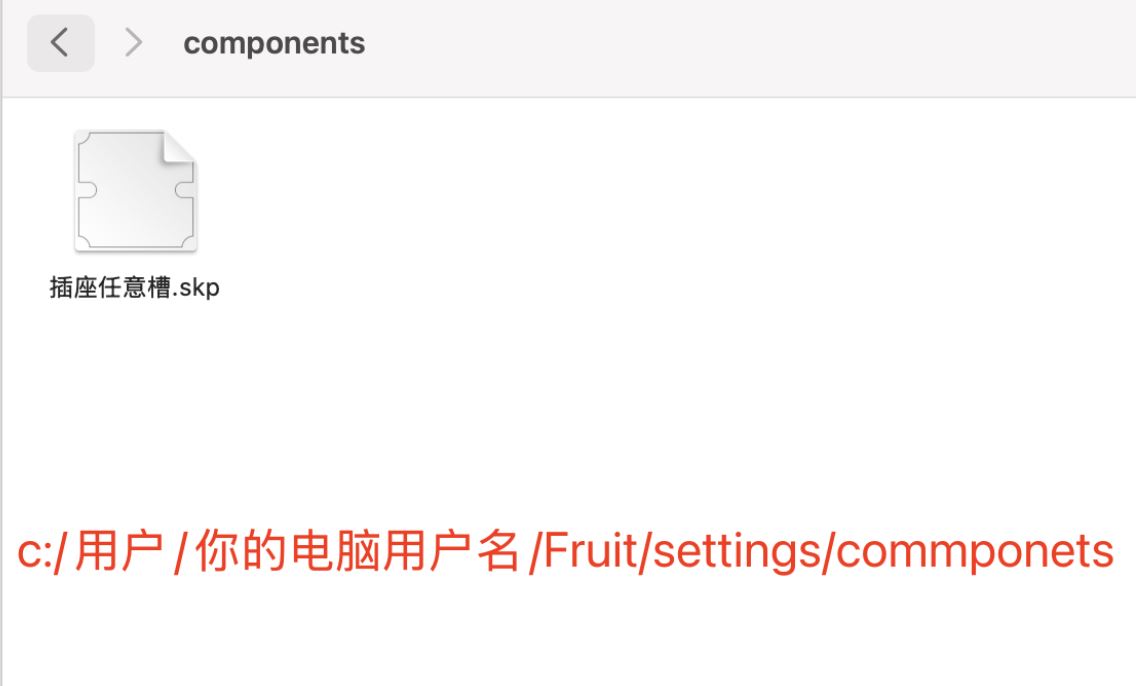

4、存储的路径位置

如何在后台,添加任意造型槽
