vol.02出图-导出图纸

“导出图纸”是筑木筑巢出图非常好用的一个功能，可以对单个柜子、多个柜子一键出图。让初学者在不需要花时间的情况下即可快速完成出图操作。通过输出LayOut文件，再输出PDF、JPG、PNG、DWG等常用实用格式。

导出设置：

单击“柜体”-“出图工具”-“导出图纸”的图标，会弹出“导出设置”的面板。要使用这个功能，至少需要创建一个场景，如果没有场景，系统会有提示您创建场景。

• 图纸尺寸：这个是纸张的大小，目前支持A3或者A4的出图尺寸。根据自己实际打印机来选择，但为了看图更清楚，可以设置A3。
• 图纸样式：这个是图纸的样式，可以是彩色图纸，也可以是黑白图纸。如果发给客户看，设置彩色会更符合用户需求。

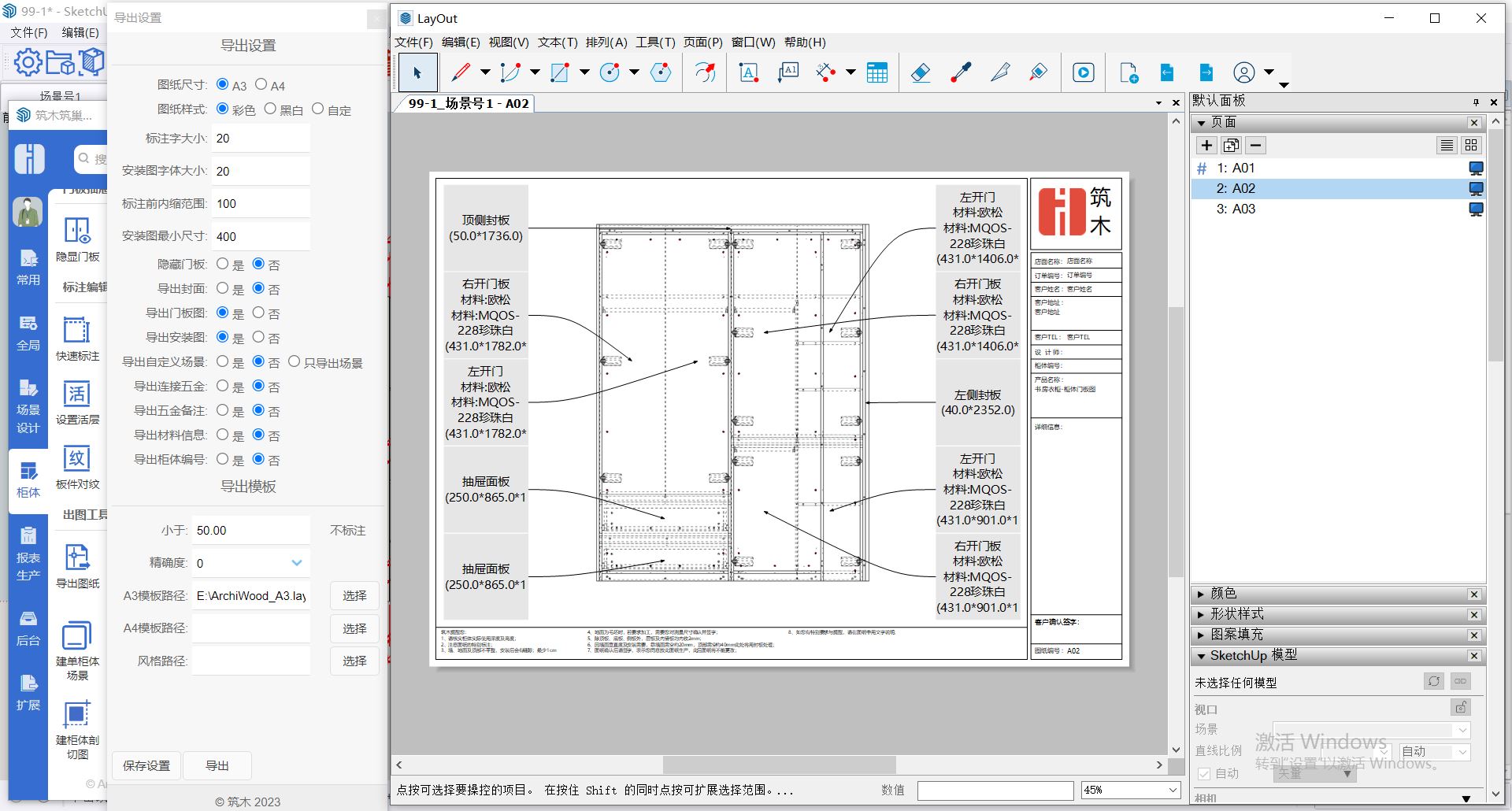

• 标注字体大小：这个是标注的字号设置。比如设置大一点，出图后字体会显示更大，如上图所示的门板图字体明显变大。这个一般设置到15或者保持默认设置。

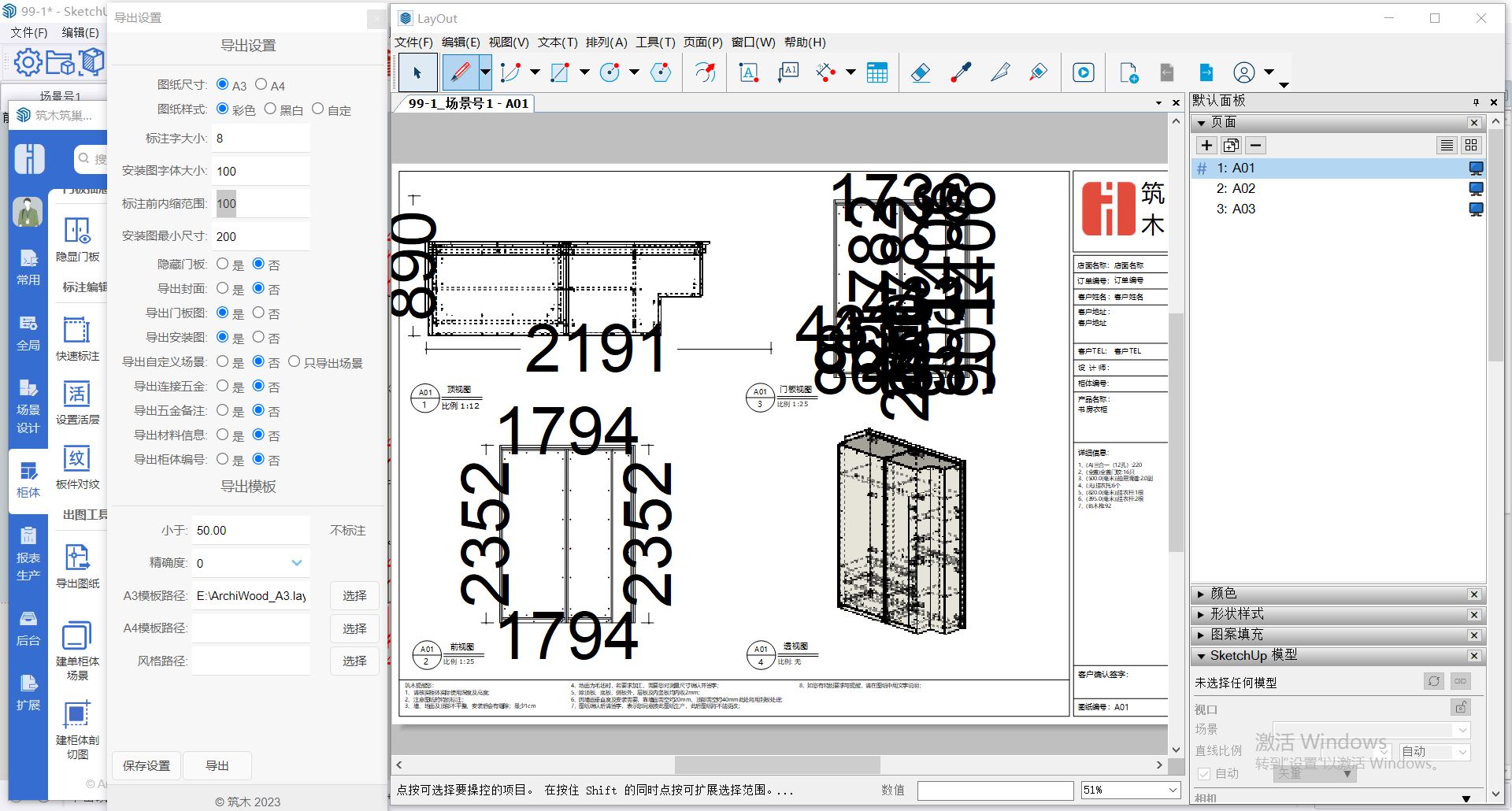

• 安装图字体大小：这个是设置安装图字体大小（PS：字面意思是设置安装图字体的大小，但少校在SU2024上测试是显示尺寸标注的大小，不知道和版本有没有关系，您可以用SU2018再实测一下，如上图所示，将安装图字体大小设置到100，可以看到柜子的尺寸标注显示过大）。一般设置在10或者保持默认设置。

• 标注前内缩范围：这个是设置标注前内缩范围。一般保持默认设置。
• 安装图最小尺寸：这个是安装图显示的的尺寸。一般不建议设置过小，具体设置多大要看文字的多少和标注字体大小的设置，一般保持默认设置。
• 隐藏门板：是否隐藏门板。因为门板一般不隐藏，所以一般设置否。

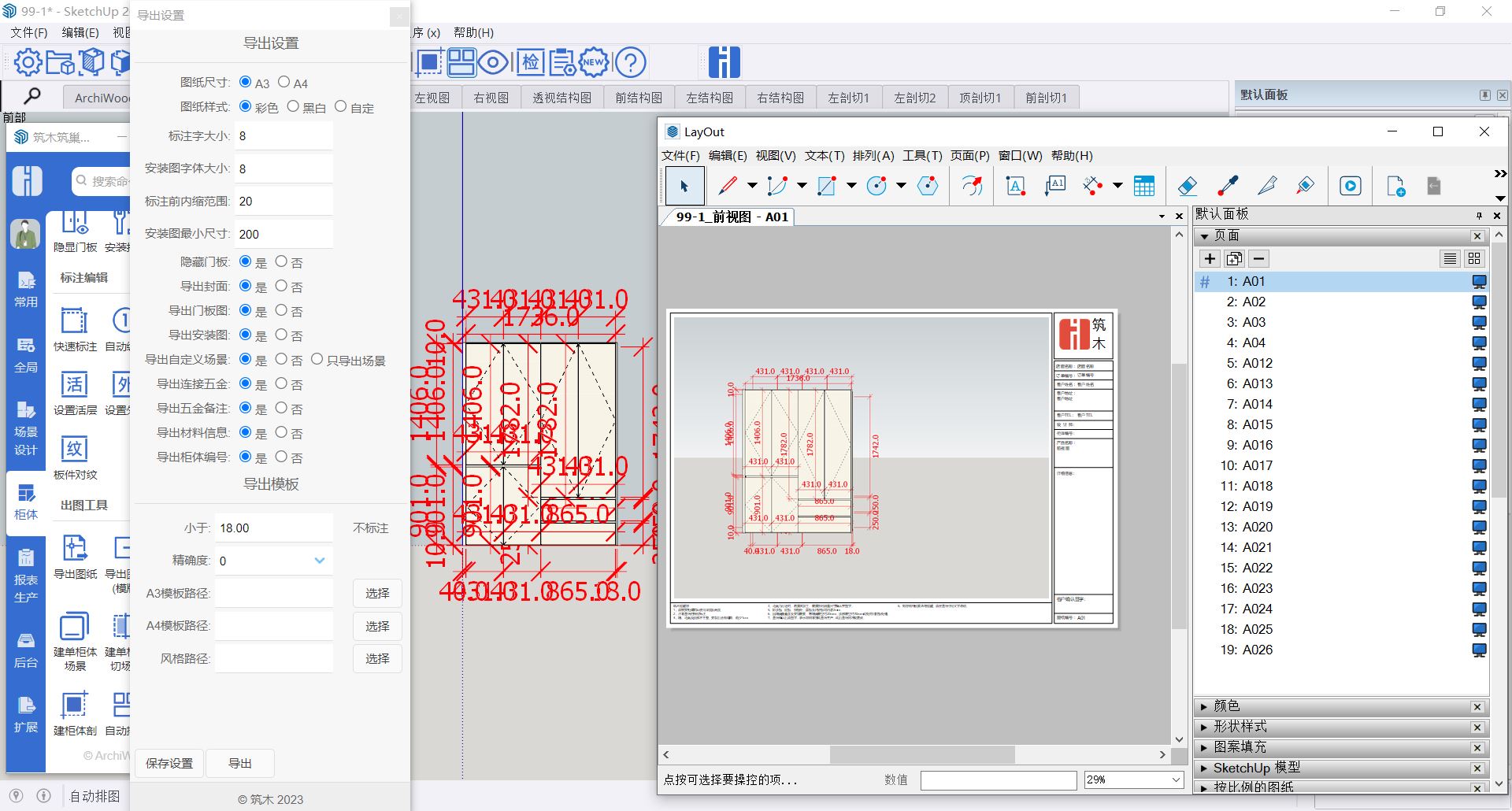

• 导出封面：是否导出封面。因为会把当前场景做为封面生成，当前场景有什么，LayOut里面生成后就是什么（如上图所示），其实是不太好看的，所以没有特别需求，这个选项也设置否。
• 导出门板图：是否导出门板图。如本文图一所示就是门板图，会显示门板有关的详细信息，大家如果不需要，也可以设置否。

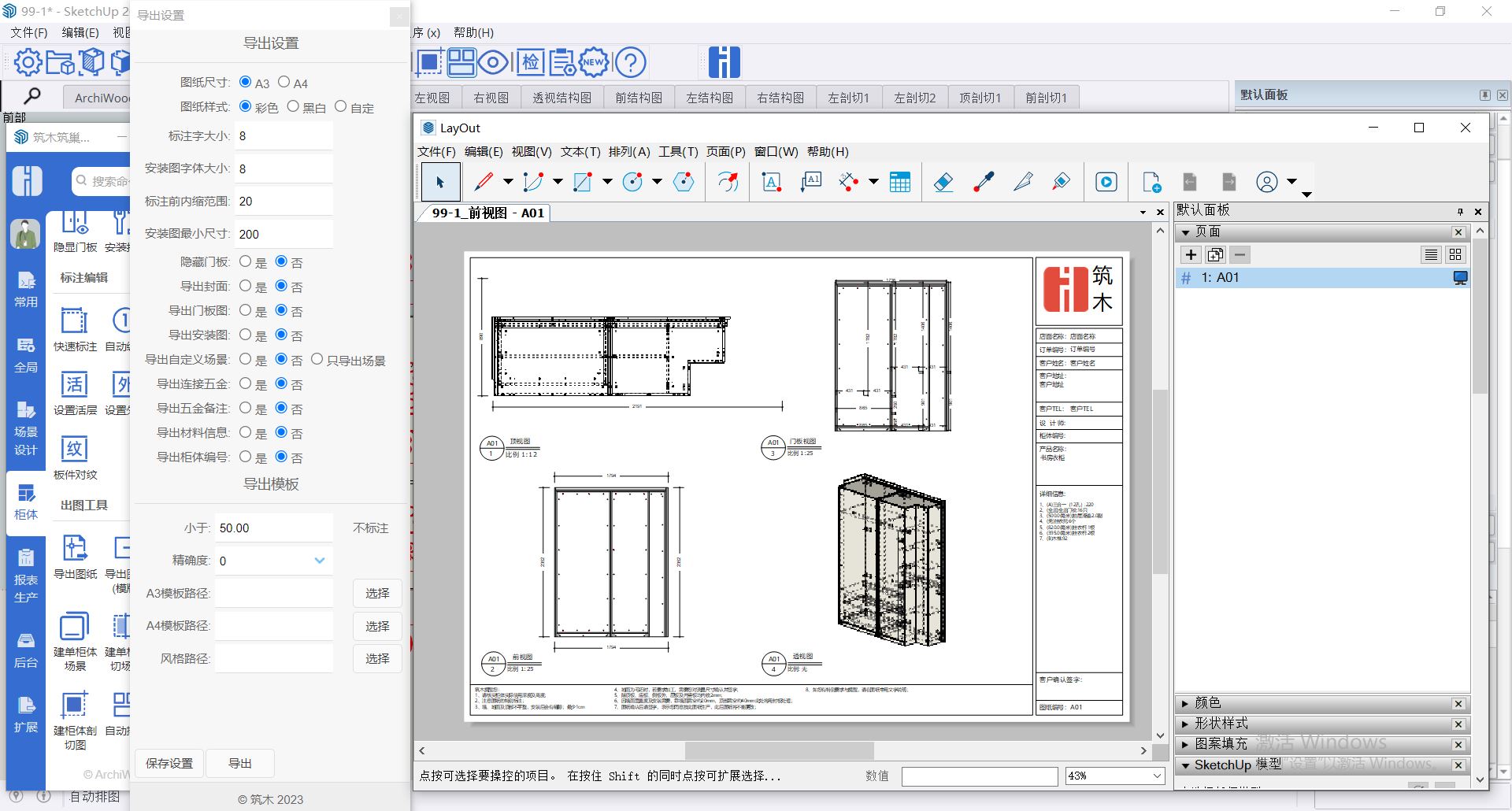

• 导出安装图：是否导出安装图。安装图会显示当前柜子的更多详细信息，这个根据需求来设置，如果不需要，也可以设置否。（PS：当把“导出封面”、“导出门板图”、“导出安装图”都设置成“是”的时候，会生成四页图纸，如果设置成“否”的话，如上图所示，出图的时候就只是生成当前柜子的四视图这一页了。）
• 导出自定义场景：这个把自己创建的场景生成图纸，有需要难免自己创建了一些场景，一出图全部生成出来了，所以一般是不需要的，设置否。
• 导出连接五金：这个是导出连接的五金，一般设置是。
• 导出五金备注：这个是导出五金备注，一般设置是。
• 导出材料信息：这个是导出材料信息，一般设置是。
• 导出柜体编号：这个是导出柜体编号，一般设置是。

导出模板：

• 小于_不标注：这个是标注的最小范围，当于小50mm的尺寸，就不会标注了。这个可以自定义设置。一般保持默认。
• 精确度：这个是生成有精确，一般是0，即没有小数点。您可以设置成0.1，即小数点后一位。一般保持默认。
• A3模板路径：这个是加载自己的A3模板，没有特别的需求不用加载模板，保持默认。
• A4模板路径：这个是加载自己的A4模板，没有特别的需求不用加载模板，保持默认。
• 风格路径：这个是加载自己的SU风格，没有特别的需求不用加载模板，保持默认。

所以可以看到，几乎都是默认设置，您只要一键出图即可。
