筑巢生产软件如何设置局部区块黑白标签？|有特殊工艺配置的如何切换到局部色块

问：

筑巢生产软件如何设置局部区块黑白标签？

答：

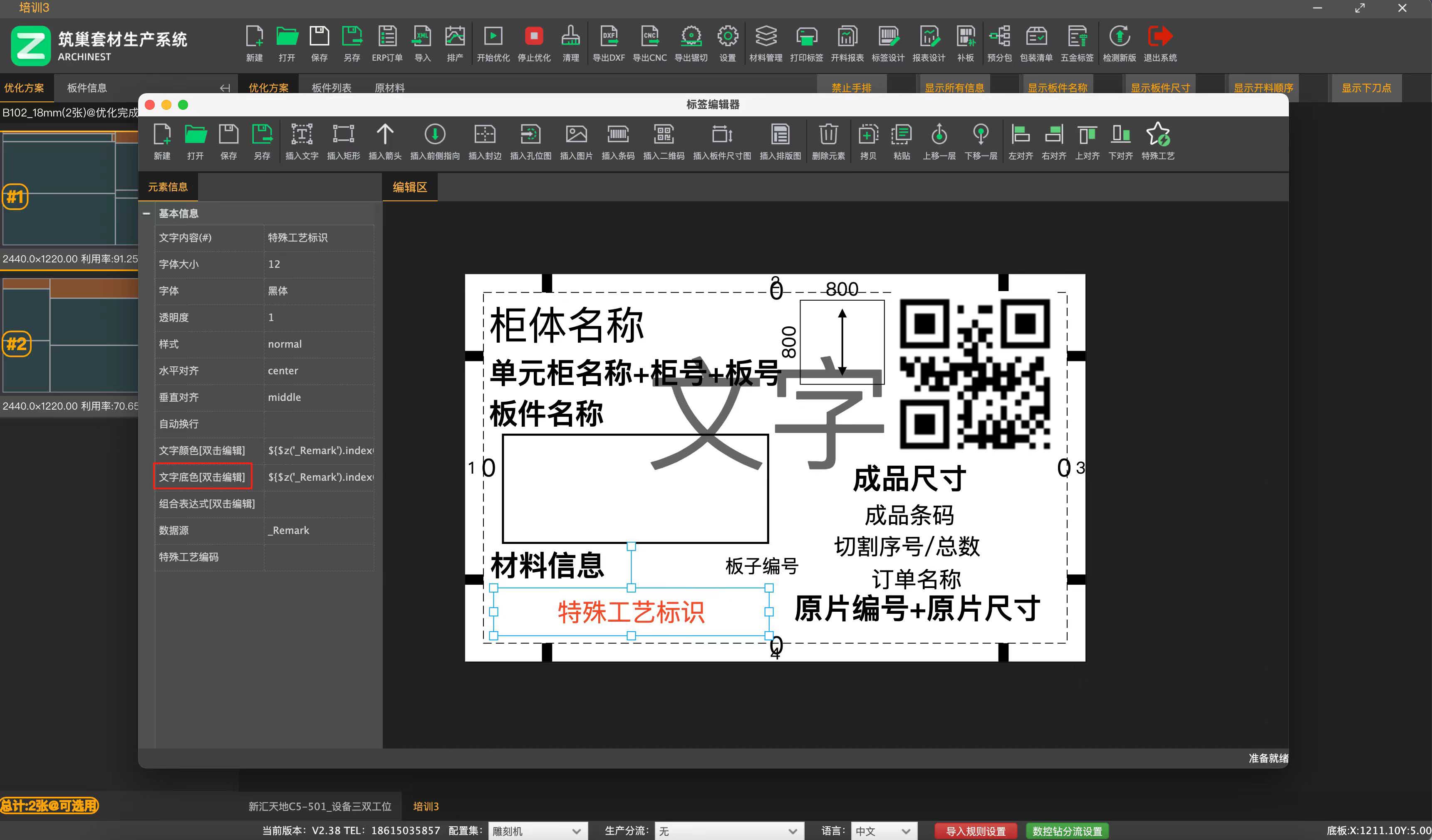

1. 打开标签编辑器。添加一个文字，数据源选择备注，大部分情况下，通过备注来区分，当然也有特殊的，可以添加其他文字区块来显示标记。

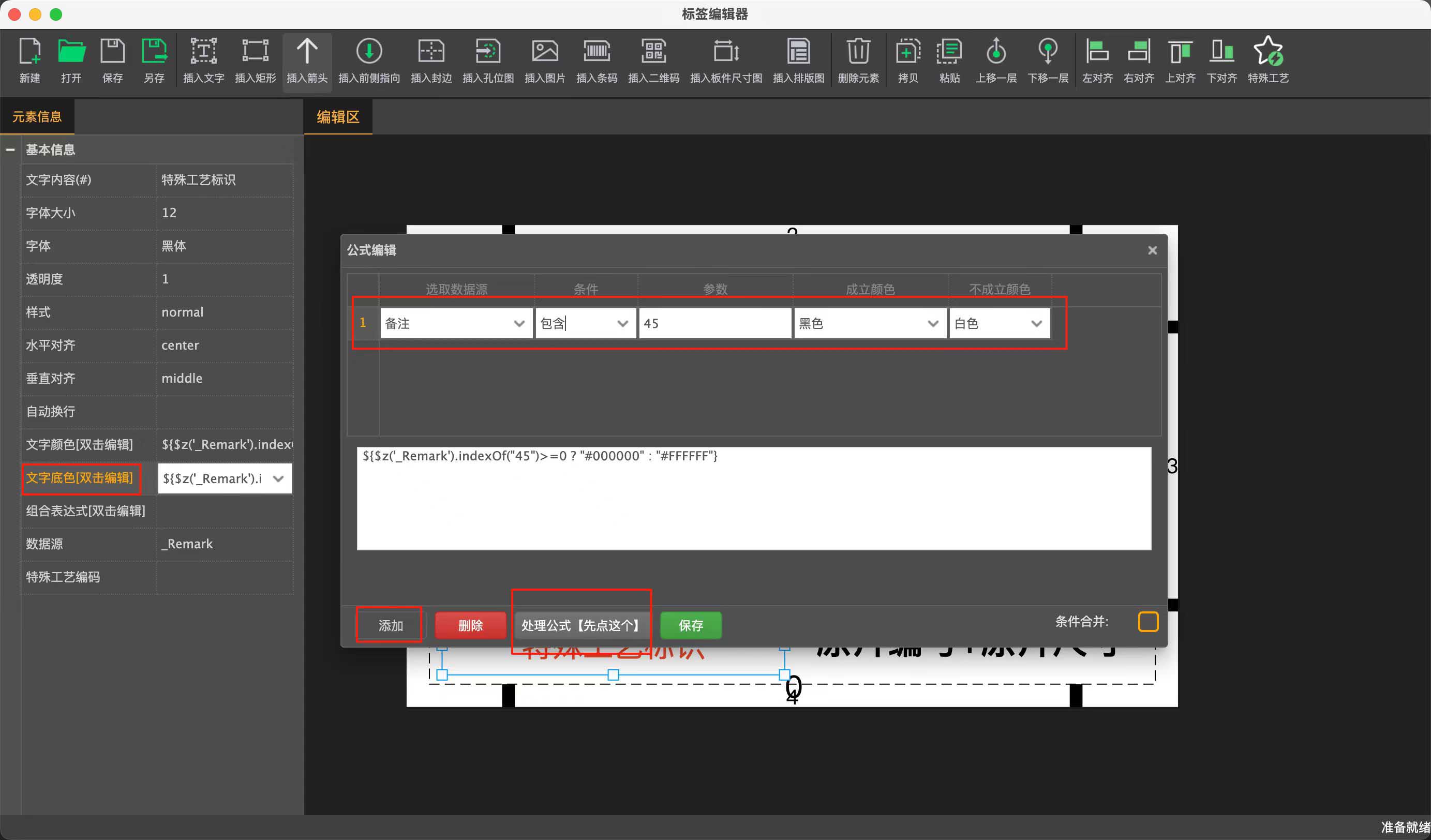

2、先双击文字底色：弹出公式编辑器如下：

• 先点击添加按钮，上面显示一行新的输入内容，分别选择数据源、条件、参数值【一行一个参数值】、成立的条件颜色、不成立的条件颜色。
• 点击处理公式按钮，则下面会自动给你写上公式，当然，你也可以手动输入公式
• 点击保存按钮

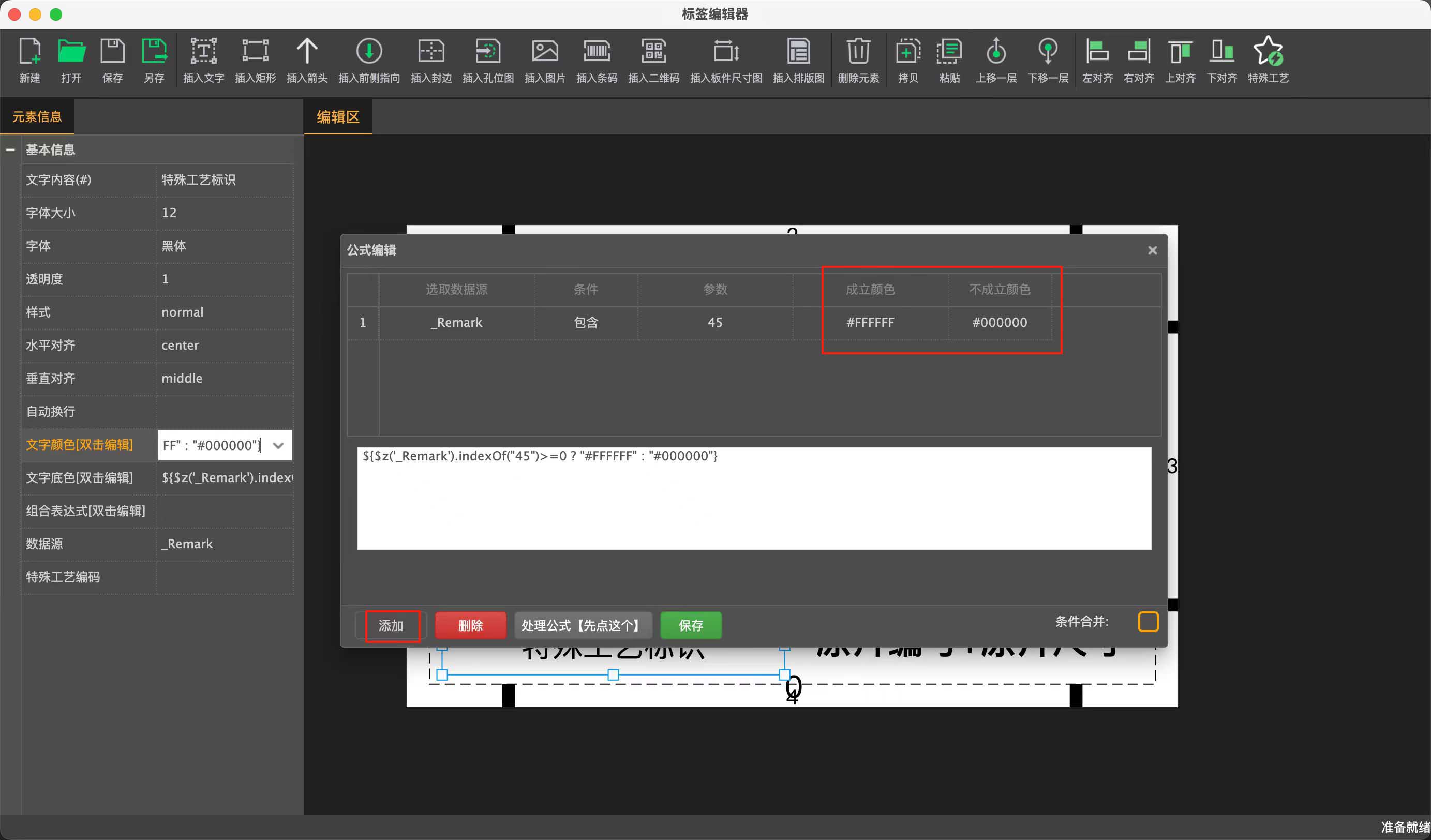

3、在双击文字颜色一栏，和上面内容一样，只不过，成立颜色和不成立颜色是相反的。这样，当底色是黑色的时候，文字的颜色就是白色的，反之就是黑色的

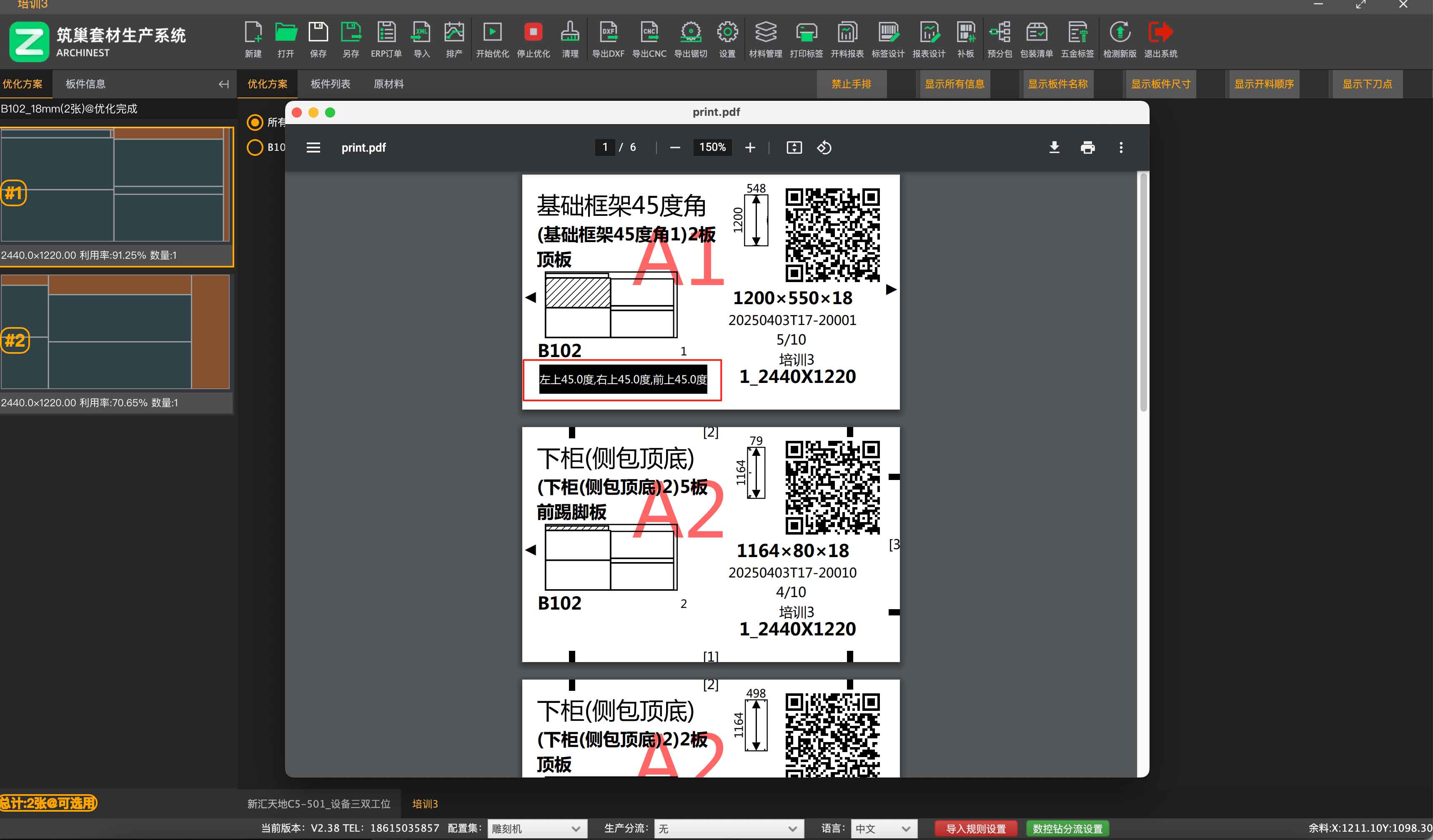

4、保存后，点击标签顶部的保存按钮，关闭标签编辑器，点击打印打印按钮如下图：

针对之前有特殊工艺配置的如何切换到局部色块

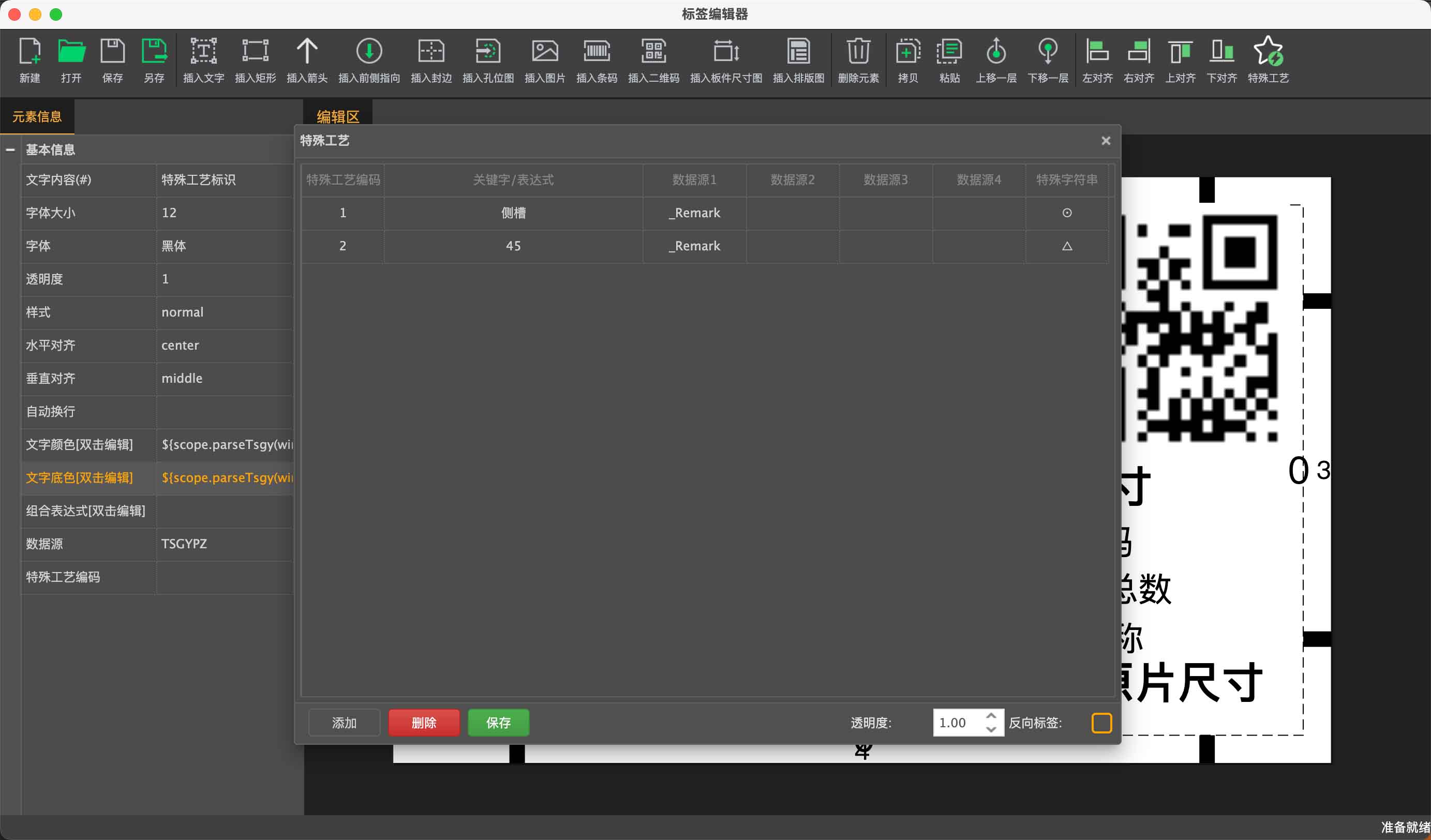

1、先打开特殊工艺配置界面，反向标签不要勾选，其他不要改的。

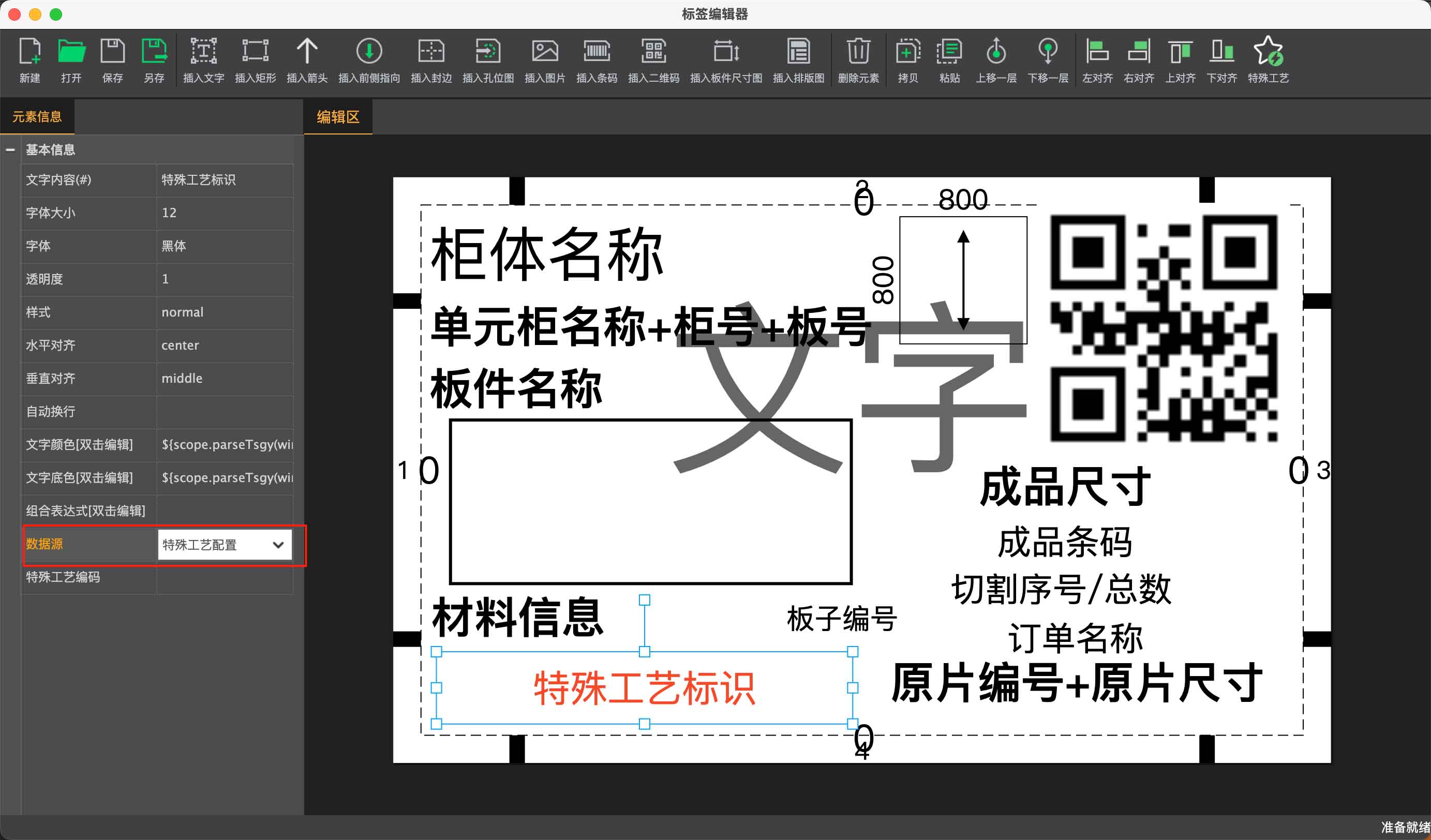

2、数据源继续选择特殊工艺配置，特殊工艺编码不需要输入【之前有多个的可以删除，只包里一个就行】。

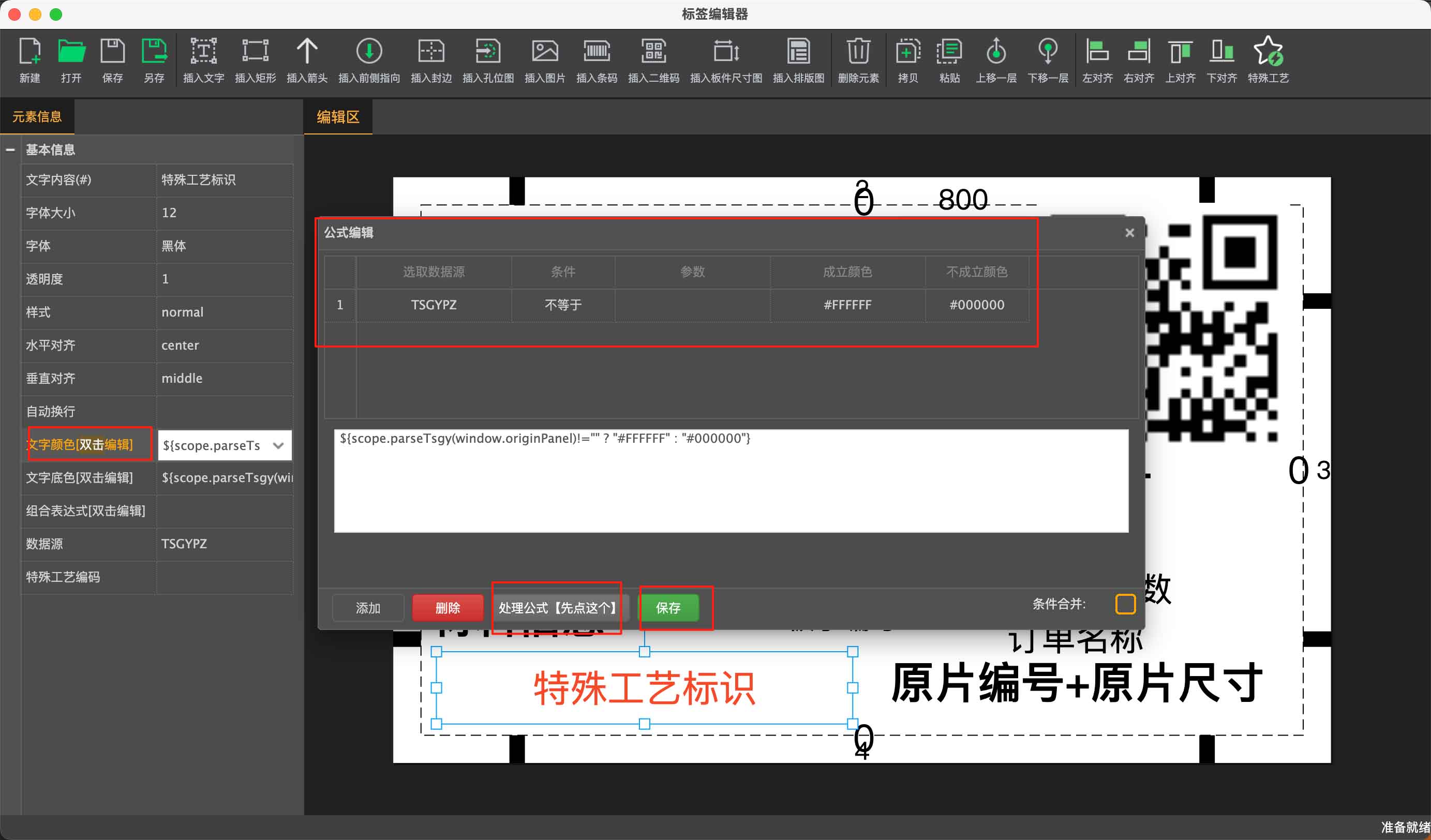

3、先设置底色，按下图设定。

4、再设置文字颜色。

5、设定好，保存标签模版，即可。
