筑木筑巢全局参数入门|全局参数的各设置参数名称词语是什么意思？

简介：

全局参数设置，主要是处理一些通用的参数设置，比如封边、五金等。也是每个用户第一次使用筑木系统时，必须要第一步设置的内容。

初始设置：

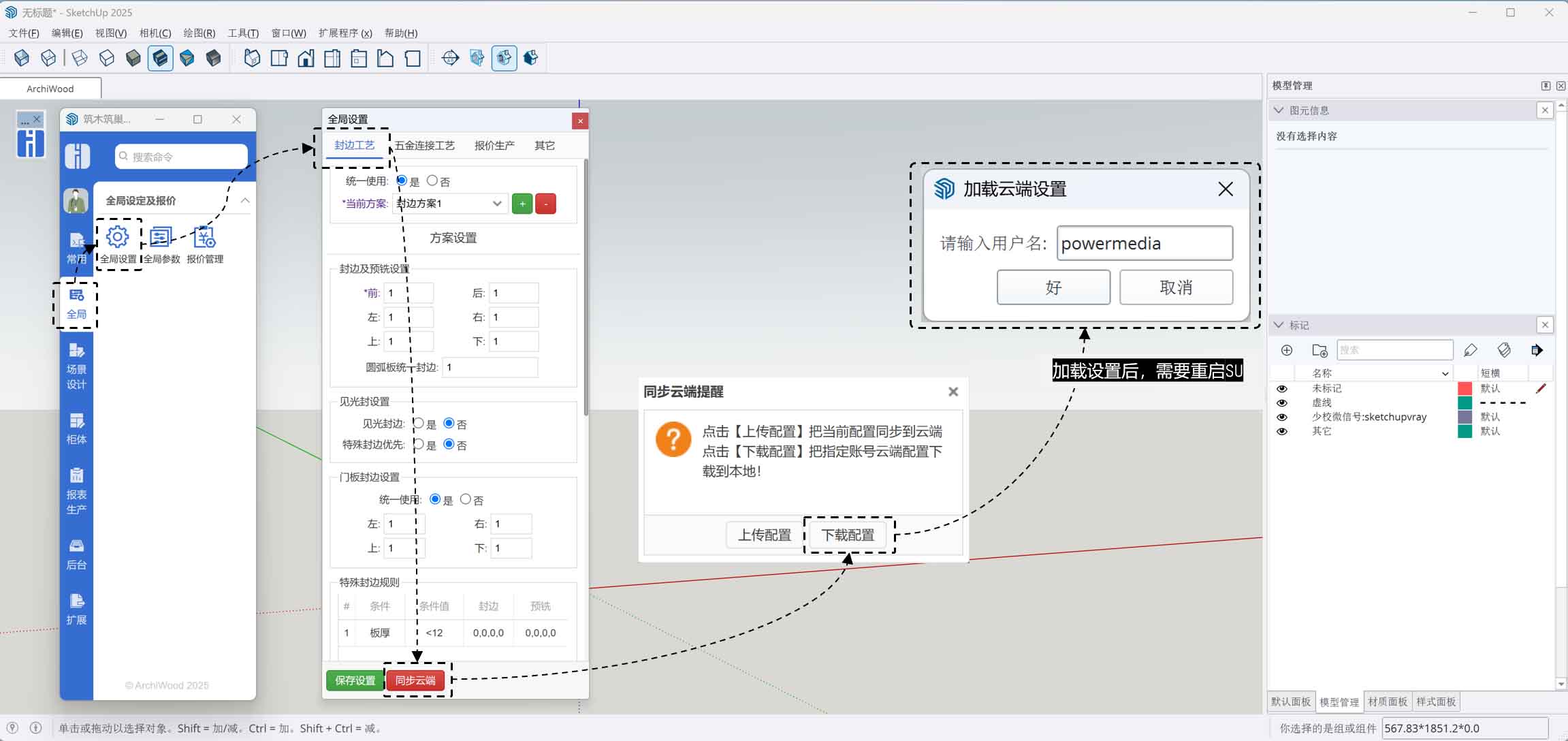

每一台新电脑的首次使用筑木筑巢，需要对全局参数做如下↓设置。（仅是首次使用需要做这个设置，以后就不用再做这个设置了。）

封边工艺

• 统一使用：如统一使用选项设置为是，则对每种板子的封边统一进行设置。如果板子的封边数据没有进行设置，即使统一使用设置为否，板子的封边也会使用这个数据进行设置。
• 当前方案：这个是可以设置封边方案，方便快速切换使用。比如一个代工厂，可能服务好多家经销商，那么每家经销商的封边工艺不一样，如果设置了方案后，就不需要每次都去设置，只要切换对应经销商的封边方案即可。
• 封边及预铣设置：有一些封边机带预铣功能，在封边前会铣几十个丝，可让封边效果更光滑。所以分两种情况，一种是有预铣，一种是无预铣。

——无预铣：即“封边”的参数，比如填写1，就是指封边是1mm。

——有预铣：即“封边+预铣”的参数，那这时就不能填写1了，要写成0.8,0.2 这个意思就是封边是0.8，预铣是0.2

• 见光封边：一些看不到的板子可以不封边，就是见光封边。比如有一些板子可能靠墙，这时是看不到板子边的；再比如一些柜内层板的两端是看不到边的。像这种看不到边的板子，如果不想封边，就把见光封边设置成“是”。但现在服务越来越专业化，一般都是全部封边的，所以见光封边默认设置成“否”。
• 特殊封边优先：特殊封边优化是根据最下面的“特殊封边规则”来的，一般来说特殊封边在一组柜子里面不是最主要的，所以不是优先级，所以特殊封边优先设置成“否”。
• 遮挡物最小距离：见光封边的一种，需要开启“见光封边”才会生效。比如遮挡物最小距离设置成20mm，我们把墙离柜子的距离画成10mm，这时就会出现不封边的显示。
• 门板封边设置：统一使用设置为是的时候，则所有门板的板子的封边都是统一设置。
• 特殊封边规则：特殊封边规则，是可以设置各种封边的条件。条件有：基材、颜色、名称、板厚、边长、板长、板宽、高度、材料类型、品牌。请查看少校《封边设置-特殊封边规则》PPT。
• 特殊封边【即将删除】：对于一些特殊封边的设置，这个其实被上面的“特殊封边规则”代替了，可以不用管，后续也是要删除的。
• 不封边设置【即将删除】：不封边的设置有3个条件，首先是板子的名称必须包含这些字符串，且当板厚小于一定的数值的时候则这个板子4个边都不会封边， 或者板子厚度不小于但是某个边长小于一定数值的时候，则这个边不封边。

五金连接工艺

• 使用方案：勾选为是的时候，场景里的柜子，会自动判断全局的连接方式是否和自己的工艺类型匹配，当匹配的时候，就会采用全局的连接方式，不匹配或者查询不到后台有相关数据的时候，则还是使用自身的连接方式。
• 连接方式：针对不同的连接工艺共分为14大类型（三合一、三合一和木榫….)，用户可以对之7大类型选择设置为自己的连接工艺【注意，用户在后台创建自己的连接方式的时候，一定要选择对应的类型,如果用户还未设置链接方式，请在后面两章教程完成后，再来设置】。
• 更多（不常用）：更多的选项里， 可以添加一些不常用的连接方式进去，在自定义创建板件的时候，可以显示出来。
• 强制碰撞出孔：默认选择为是，即只有当板子和板子之间形成碰撞关系的时候才会出孔。比如层板一端和侧板的2个侧面有接触时且层板一端有五金信息的时候，才会出孔。
• 强制端头碰撞出孔：默认选择为否，即如果2个板子形成碰撞关系，且都有五金的信息的时候，默认不打孔，反之则打孔。
• 允许垂直孔碰撞 ：默认选择为否，这一选项暂时设置为否即可。，这一选项需要同时开启“强制端头碰撞出孔”才生效。
• 单元柜之间禁止打孔：让两个挨一起的单独的柜子，不会生成五金。这一选项需要同时开启“强制端头碰撞出孔”才生效。
• 自动五金方案（板名）：根据板名的来生成五金方案，这个要配合“自动朝向规则”来完成。
• 通孔避让：对通孔进行避让。开启后，还需要设置避让距离 。
• 铰链避让：对铰链进行避让。
• 避让距离：这个是和通孔避让一起使用的。
• 层板五金自动朝向高度：层板的五金朝向，设置1650的话，那层板高度大于1650的就会自动朝上。这个优先级大于“自动朝向规则”，所以要设置自动朝向规则的话，这个“层板五金自动朝向高度”就设置为0。
• 板件尺寸小于__不出孔：这个是板件尺寸小于多少就不会生成五金了，这个保持默认的0，需要的时候再设置。
• 自动朝向规则：根据板件名称来设置五金的朝向规则。

报价生产

这些配置可以根据自己的实际需求，进行设置即可。且必须在第一次安装软件的时候都有设置，并保存一次。

其它

开槽设置

• 背板板间间隙：背板板间间隙的值一般为0.5，比如背板厚度为5mm，则开的槽会自动增加到6（前后各加0.5mm)。
• 背板深度间隙：背板深度间隙的值一般为1，比如背板入槽为5mm，则实际开槽的深度自动增加到6（深度加1mm）。（关于背板板间间隙和背板深度间隙，是比较好理解的，可以自己画个一柜子，通过拾取内空添加一块薄背板测试一下。比如薄背板的板厚设置成5，左槽深设置成5，右槽深设置成5，顶槽深设置成5，底槽深设置成5…再用补板工具，可以看到会在5的基础上增加1就成6，即槽宽是6，槽深也是6）

场景

• 场景里设置以下默认的墙体厚度和高度

门缝隙及抽屉

• 门缝隙里设置默认的门缝隙，此门板缝隙为单边缝隙，如缝隙设置为1， 门宽是500，左右上下会各扣除2
  抽屉里设置默认的最大抽屉深度，在用于自动内空添加抽屉时作为一个最大深度参考值。其中离背板间距设置，根据需求来设置。一般为10-20即可

快速设计

• 快速设计里，设置以下默认的入槽量。默认为5,其他按照默认设置即可

出图及其它

• 出图模板为导出图纸的图框设计，可以不设置，如果追求个性化，可以设置以下模板设计，详细设计可以联系客服人员。

注：以上设置完成以后，务必点击保存按钮
