全局参数的通用参数是什么意思？

SketchUp少校 — Tue, 16 Dec 2025 03:03:20 +0000

问：

全局参数的通用参数是什么意思？

答：

通用参数是各种工艺都需要的，才添加进去。

智能BOX尺寸不对，无论怎么设置都是错的，如何解决？

SketchUp少校 — Mon, 15 Dec 2025 09:48:05 +0000

问：

智能BOX尺寸不对，无论怎么设置都是2400的深度，如何解决？

答：

这个是在全局参数里面加了s(深)的参数，对于全局参数s,k,g,sg,xg,zg,yg这些参数最好不加。

哪里删除门板和侧板上的链接引孔？|筑木筑巢如何不打门板和侧板上的定位孔？

SketchUp少校 — Sun, 14 Dec 2025 02:39:57 +0000

问：

哪里删除门板和侧板上的链接引孔？|筑木筑巢如何不打门板和侧板上的定位孔？

答:

方法一：手动删除，这种一般不推荐。

方法二：用全局参数设置去删除。如下图所示，把定位孔，设置成1

设置全局参数不起作用，是什么原因？|筑木筑巢自己做的后台模型，设置全局后没效果？

SketchUp少校 — Sat, 06 Dec 2025 02:55:53 +0000

问：

设置全局参数不起作用，是什么原因？|筑木筑巢自己做的后台模型，设置全局后没效果？

答：

首先，从上图来看添加的是卡条厚的全局参数，结果加了两个卡条厚的全局参数，变量分别是kth和ktk，而且两个默认值还不一样。这种不知道是后台真这么写的？还是自己粗心写成这样的？

另外，从软件的逻辑应该是要生效的，如果不生效，可能是自己做的后台模型参数有问题。在编辑参数面板里面双击一下自己做的参数（如下图所示），如果双击不可以修改，就是自己做的参数有问题了。

自己没有设置过，但是孔深不对，应该12的深度，现在是2，可能什么原因造成的？

SketchUp少校 — Thu, 25 Sep 2025 06:06:29 +0000

问：

孔深不对，应该12的深度，现在是2，可能什么原因造成的？

答：

这种可能是全局参数设置了，检查一下全局参数。下次请注意以下问题：

自己的全局设置不要随意去同步别人的帐号。
检查子帐号是不是同步错了？
主帐号不要随意给别人用，用的人也不要随意设置。

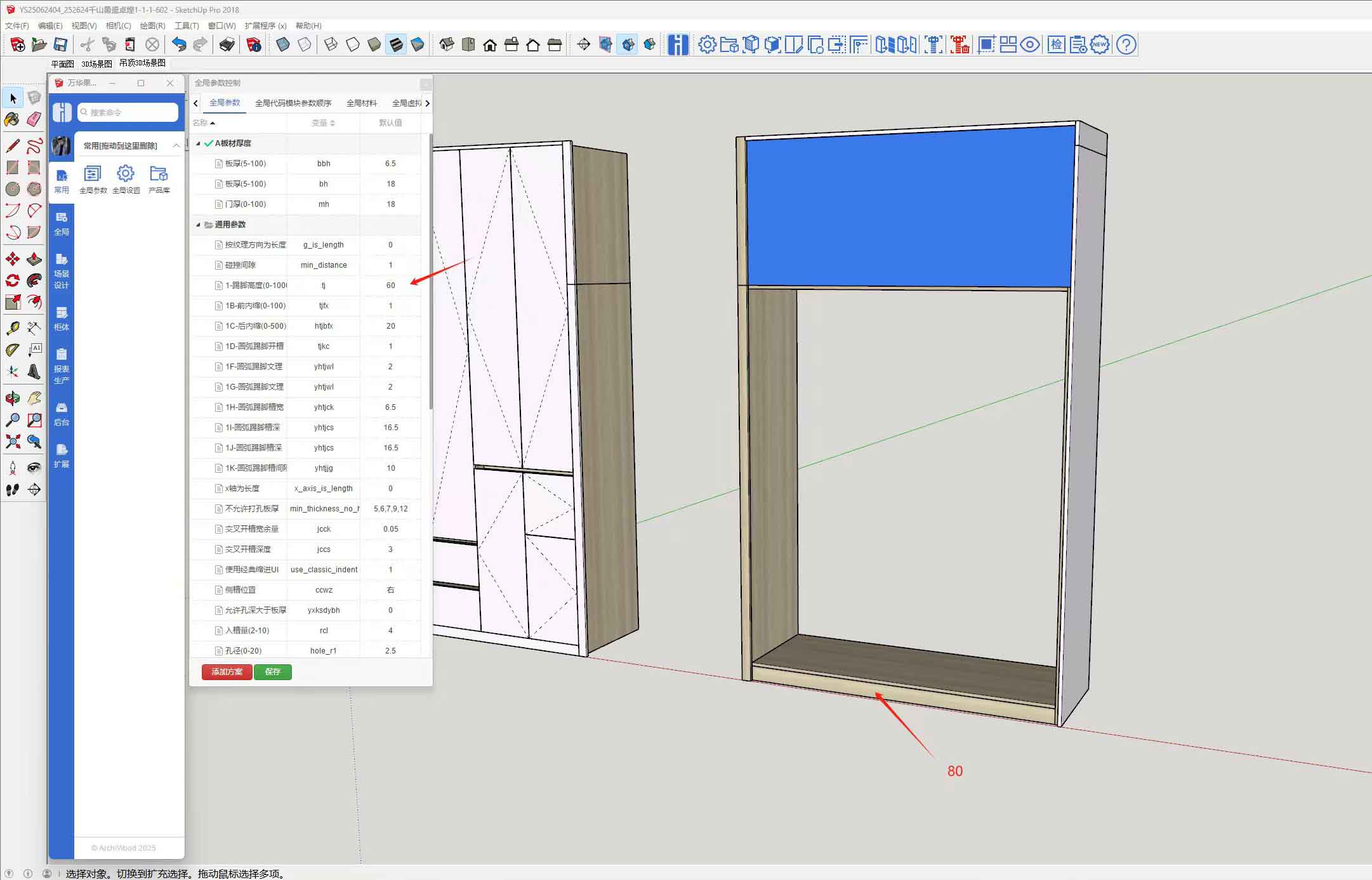

BOX转柜体，踢脚参数未生效？|添加了踢角全局参数，有时候受控制有时候不受控制？是什么原因？

SketchUp少校 — Mon, 22 Sep 2025 02:47:52 +0000

问：

BOX转柜体，踢脚参数未生效？|添加了踢角全局参数，有时候受控制有时候不受控制？是什么原因？

答：

替换的时候速度慢一点，等替换界面出来了，再按回车进行替换。

筑木筑巢少校培训课件讲的常用全局参数有哪几个？

SketchUp少校 — Sun, 31 Aug 2025 06:21:37 +0000

问：

少校筑木筑巢培训讲的常用全局参数有哪几个？

答：

少校对于筑木筑巢的全局参数设置，主要用于教学、教研，并不用于实战。所以这里仅供您参考使用！有一些参数设置后，可能需要重启SketchUp才会生效。

注：全局参数不要有k（宽）、g（高）、s（深）这三个参数。

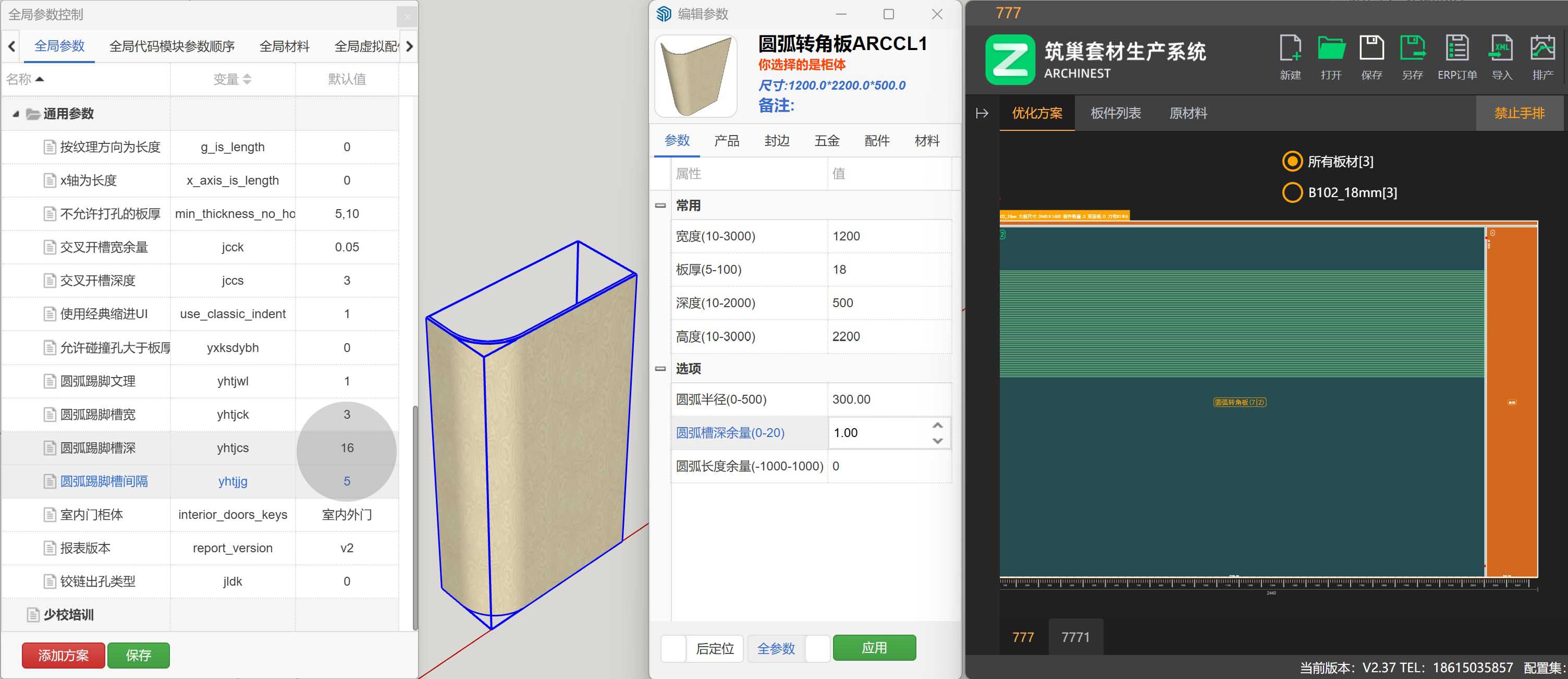

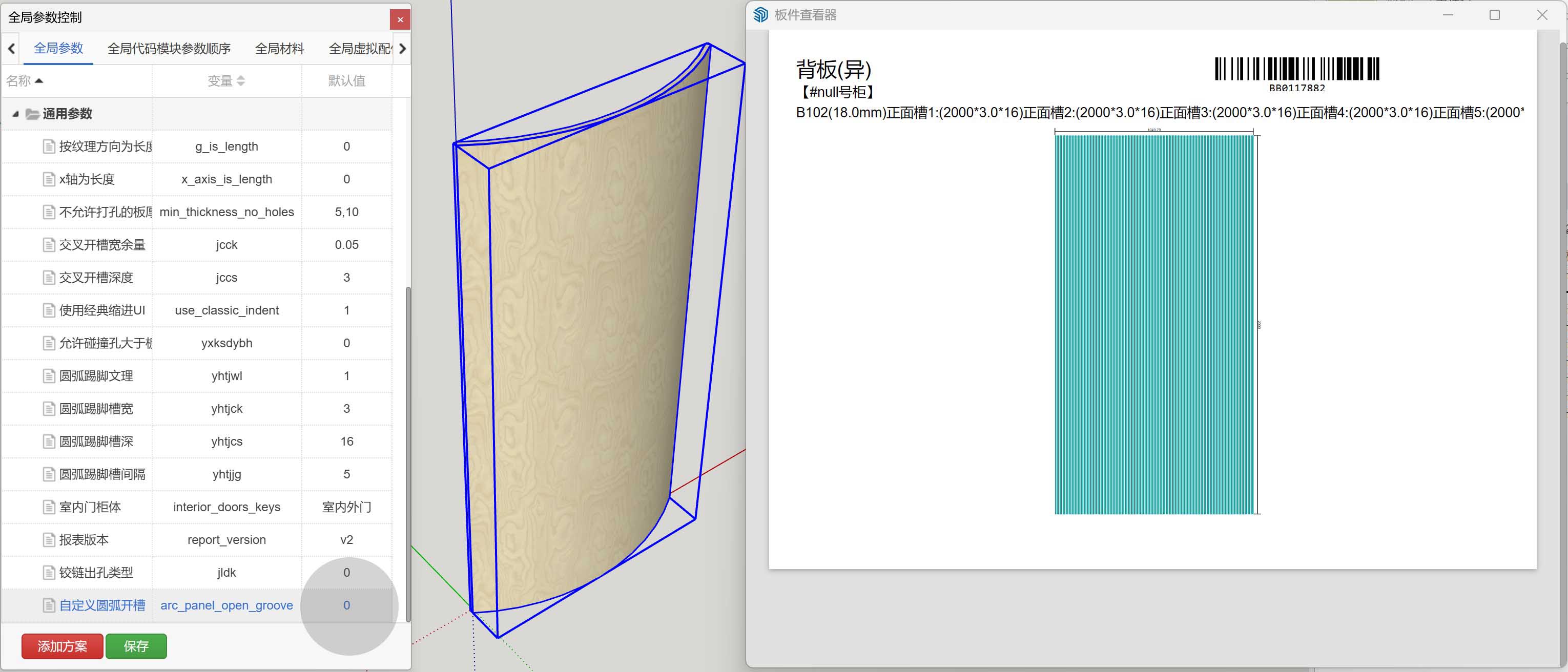

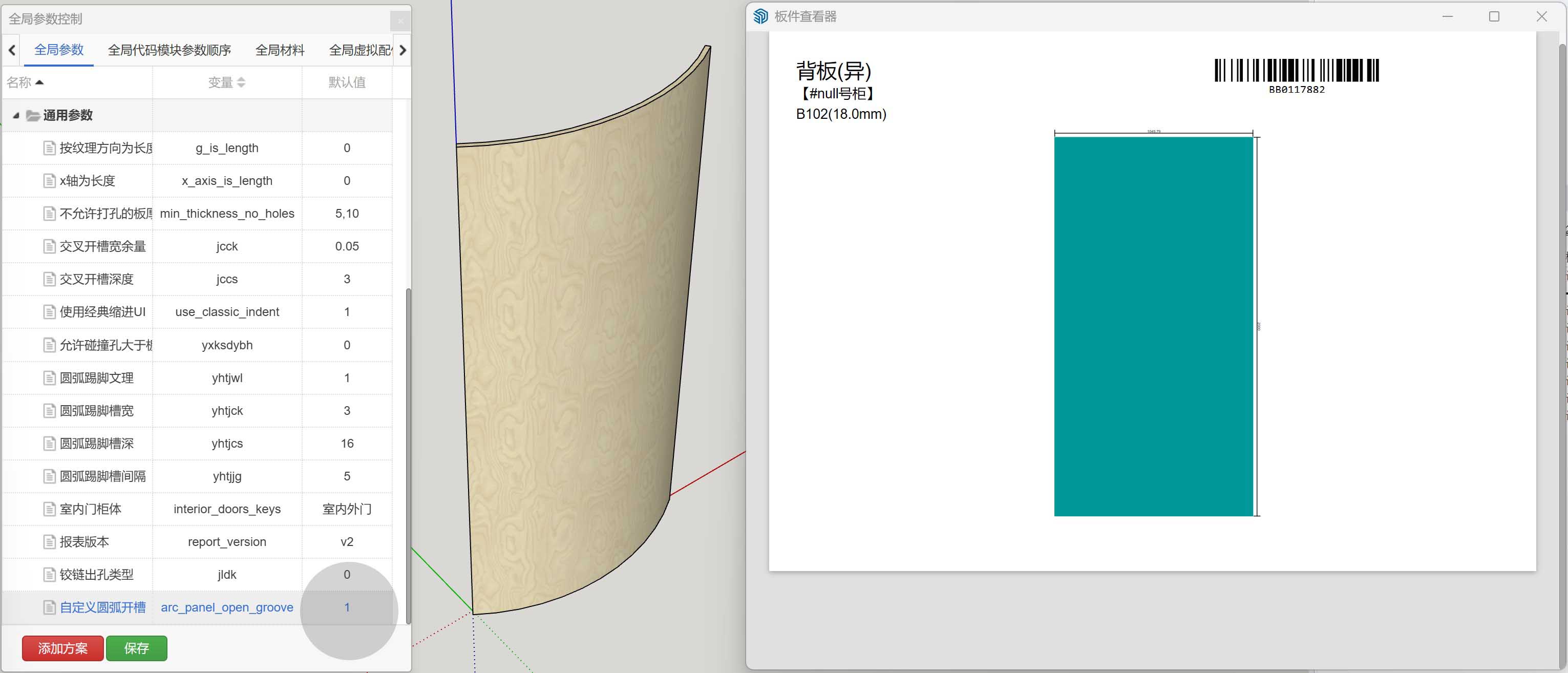

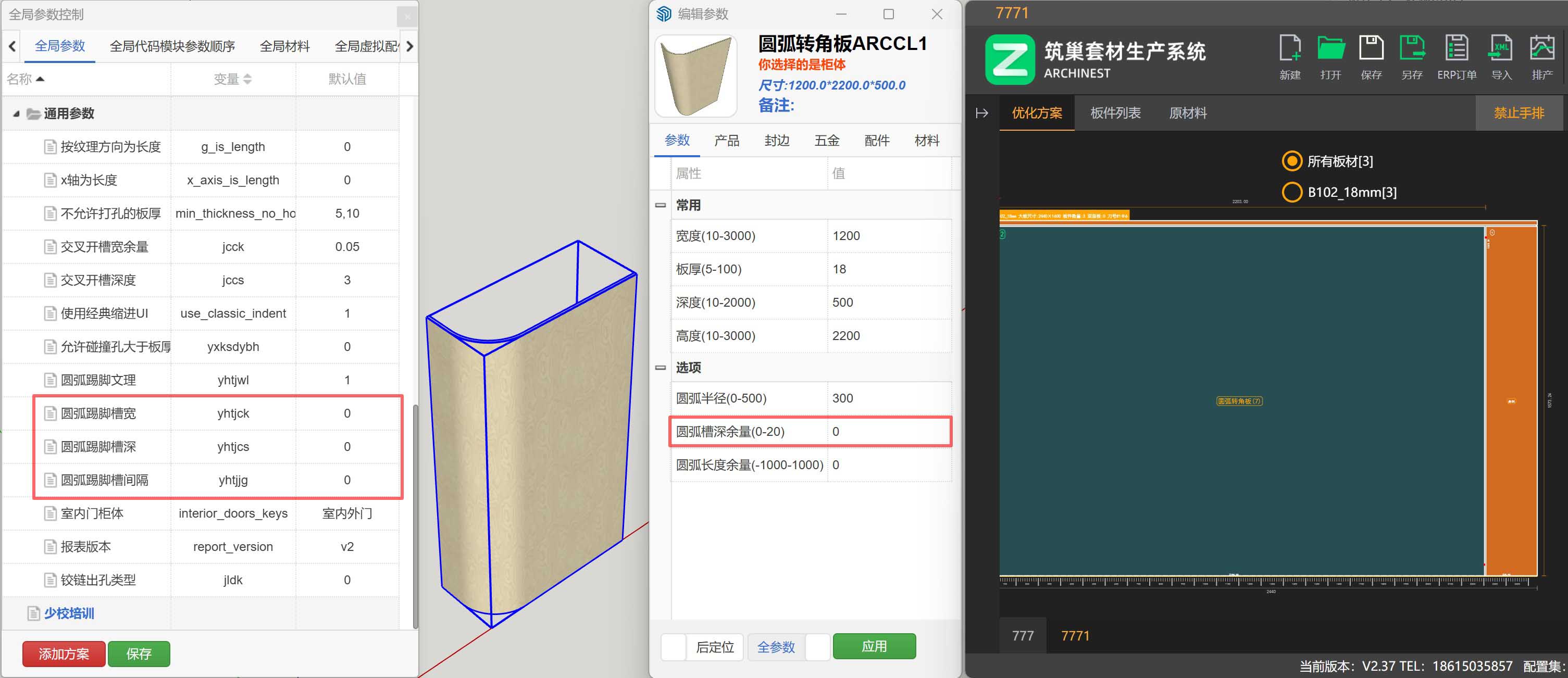

自定义圆弧开槽

用于是否显示圆弧板件开槽（如果同步了powermedia的全局设置，应该在18板厚工艺里面有这个参数）。您可以参考《arc_panel_open_groove是什么意思？》一文。

方案：通用参数
名称：自定义圆弧开槽
变量：arc_panel_open_groove
默认值：0是开槽，1是不开槽

智能BOX方向切换

用于显示智能切换方向的颜色显示，没有添加这个全局参数，BOX切换方向不会改变颜色。您可以参考《BOX蓝色面方向位置可以切换修改吗？》一文。

方案：通用参数
名称：智能BOX方向切换
变量：use_box_arrow_change
默认值：0是切换显示，1是切换不显示

允许孔深大于板厚

用于端头碰撞出孔，比如双头三合一，还需要在全局设置里面把“强制端头碰撞出孔”选择“是”。您可以参考《全局参数允许孔深大于板厚如何设置？》一文。

方案：通用参数
名称：允许孔深大于板厚
变量：yxksdybh
默认值：0是允许，1是不允许

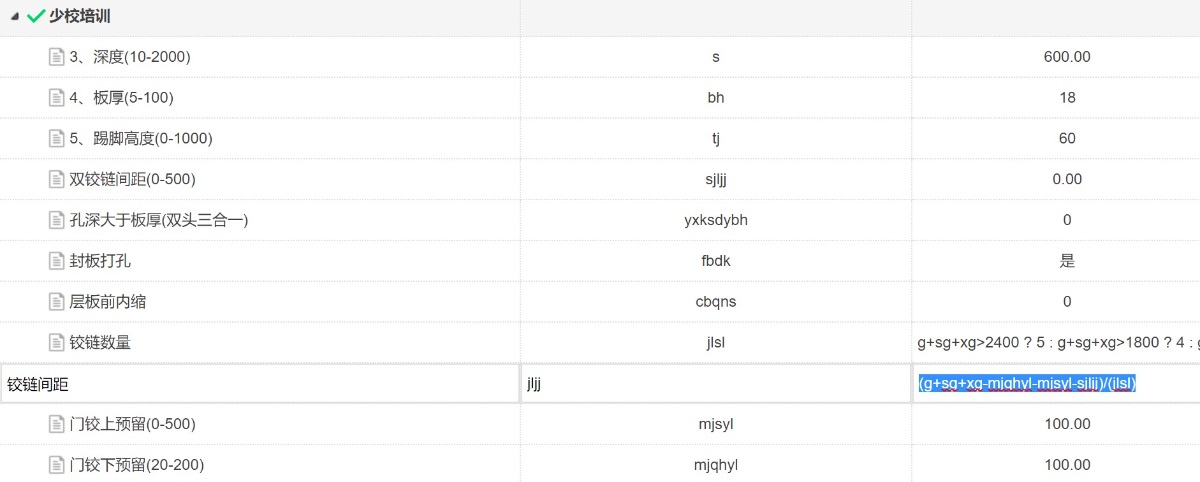

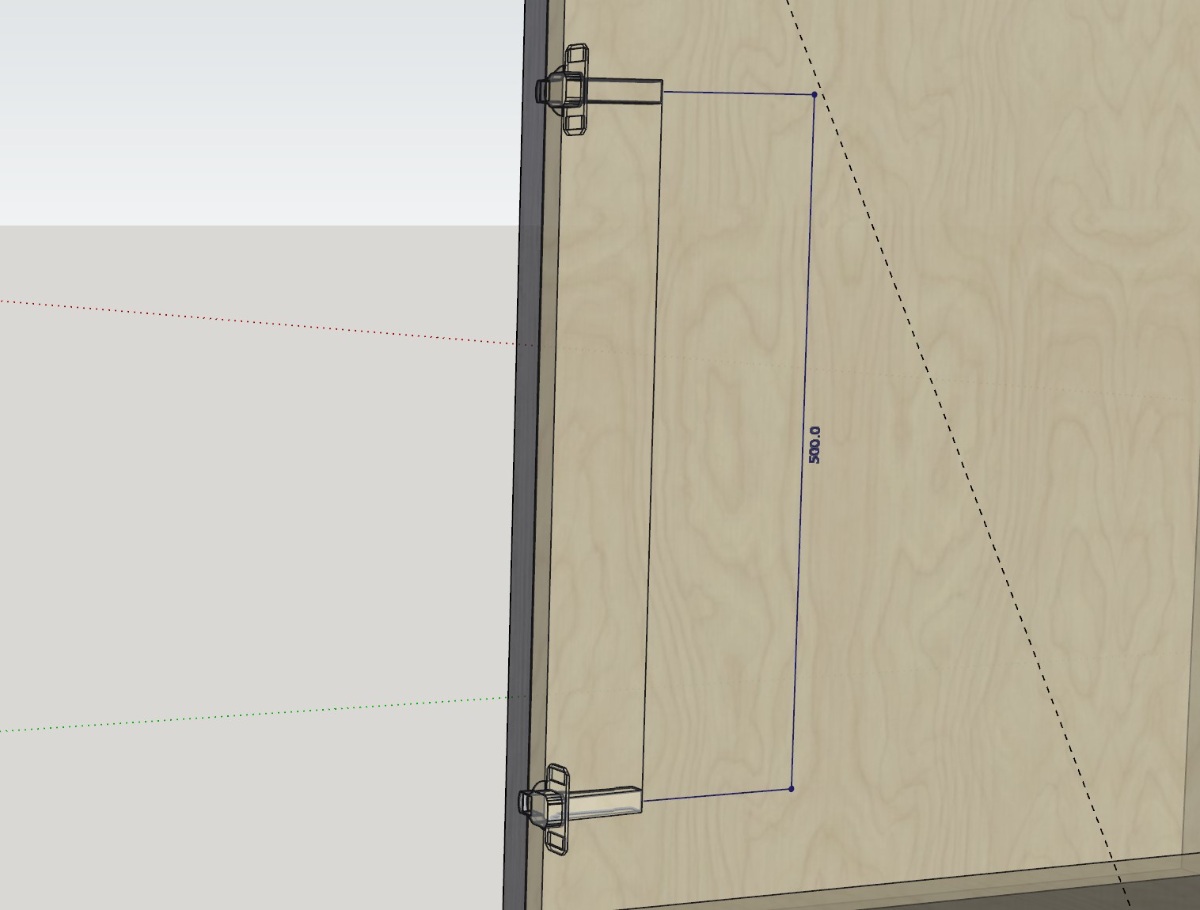

铰链数量

用于自动生成铰链的数量。如果要加这个全局参数，就要加两个，一个是铰链间距，另一个是铰链数量，这两个是配合使用的。您可以参考《铰链间距是什么意思？》一文和《铰链数量是什么意思？》一文。

方案：通用参数
名称1：铰链间距
变量1：jljj
默认值1：(g+sg+xg-mjqhyl-mjsyl-sjljj-smf-xmf)/(jlsl)
名称2：铰链数量
变量2：jlsl
默认值2：g+sg+xg>2400 ? 5 : g+sg+xg>1800 ? 4 : g+sg+xg>1500 ? 3 : g+sg+xg>1000 ? 2 : 1

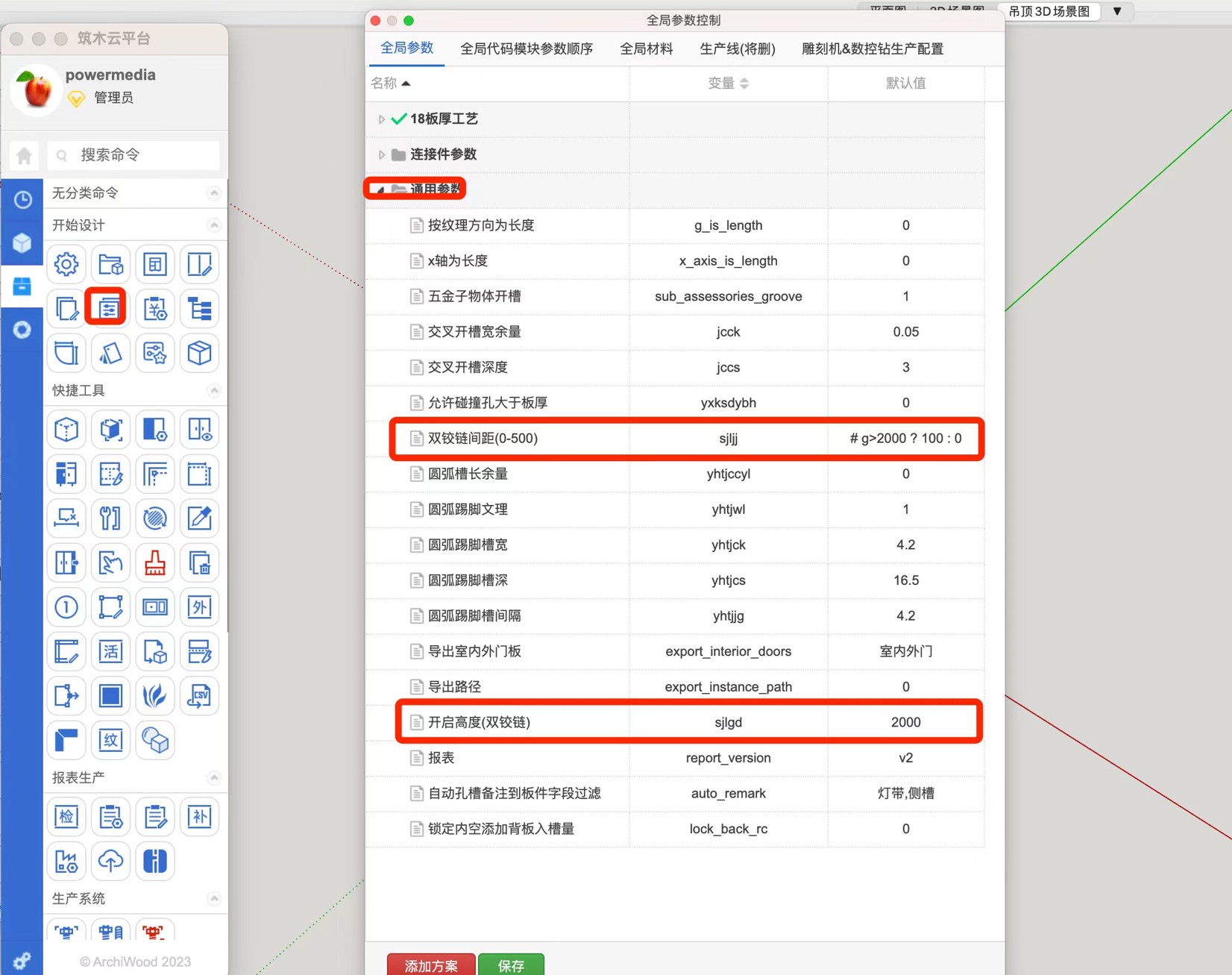

自动双铰链

用于自动生成双铰链。如果要加这个全局参数，就要加两个，一个是双铰链间距，另一个是开启高度，这两个是配合使用的。当然这个其实也可以不设置，因为在门的编辑参数面板里面有这个参数。您可以参考《如何设置门板双铰链》一文。

方案：通用参数
名称1：双铰链间距(0-500)
变量1：sjljj
默认值1：100(这个100是铰链与铰链之间的距离)
名称2：开启高度(双铰链)
变量2：sjlgd
默认值2：2400(这个2400是指门的高度达2400就会自动开启)

打孔最小间隙

用于板与板之间有间隙是不会出孔打五金的，设置后，也可以打孔生成五金。但设置这个参数后，您要注意可能引起一些出孔的问题，比如柜门和侧板出孔的情况，因为柜门与侧板默认是有一个2的间隙的，当您设置了侧板的五金，然后这个“打孔最小间隙”又正好设置成了2的话，那就会出现柜门和侧板出孔的情况。再比如活动层板有可能会设置间隙1，如果打孔最小间隙也设置成1的话，就可能出问题了……您可以参考《打孔最小间距设置？》一文。

方案：通用参数
名称：打孔最小间隙
变量：min_distance
默认值：1

通孔避让类型

用于通孔五金自动避让。默认是对三合一自动避让，但对于其它的五金类型就不一定识别了，这时就可以加上这个通孔避让类型的全局参数……您可以参考《设置通孔避让类型》一文。

方案：通用参数
名称：通孔避让类型
变量：tkbrlx
默认值：0,1,2,3,4,5,6,7,8,9,10,11,12,13

报表版本

用于报表的版本

方案：通用参数
名称：报表版本
变量：report_version
默认值：V2

打孔偏移值

有时候遇到两个块形成90度的拼接形状，在90度转角处有一块板有内缩，这时两块板就没有对齐了，就会导致打不上五金，手动打五金也生成不了。这时就可以加一个打孔偏移值的参数。这里的默认值是0，根据自己需求进行填写。

方案：通用参数
名称：打孔偏移值
变量：offset_distance
默认值：2

显示柜子纹理方向

模型上并不会显示纹理的方向、板子的编号、柜体、单元柜体编号、材料名称，出图的时候也不会显示这些信息。现在有了这个功能后，就能够显示出来了。方法是在全局加上这个参数，然后柜子编号后，就会自动显示。标记上六角型内为板子的编号、横线上方为柜体/单元柜体编号、横线下方为材料名称。

方案：通用参数
名称：创建纹理方向标记
变量：create_texture_tag
默认值：0

筑木筑巢两块竖板连接在一起，如何五金打孔？|两块板中间要加五金双头三合一出孔，但不生成五金，如何处理？|全局参数允许孔深大于板厚如何设置？

SketchUp少校 — Sun, 31 Aug 2025 05:32:21 +0000

问：

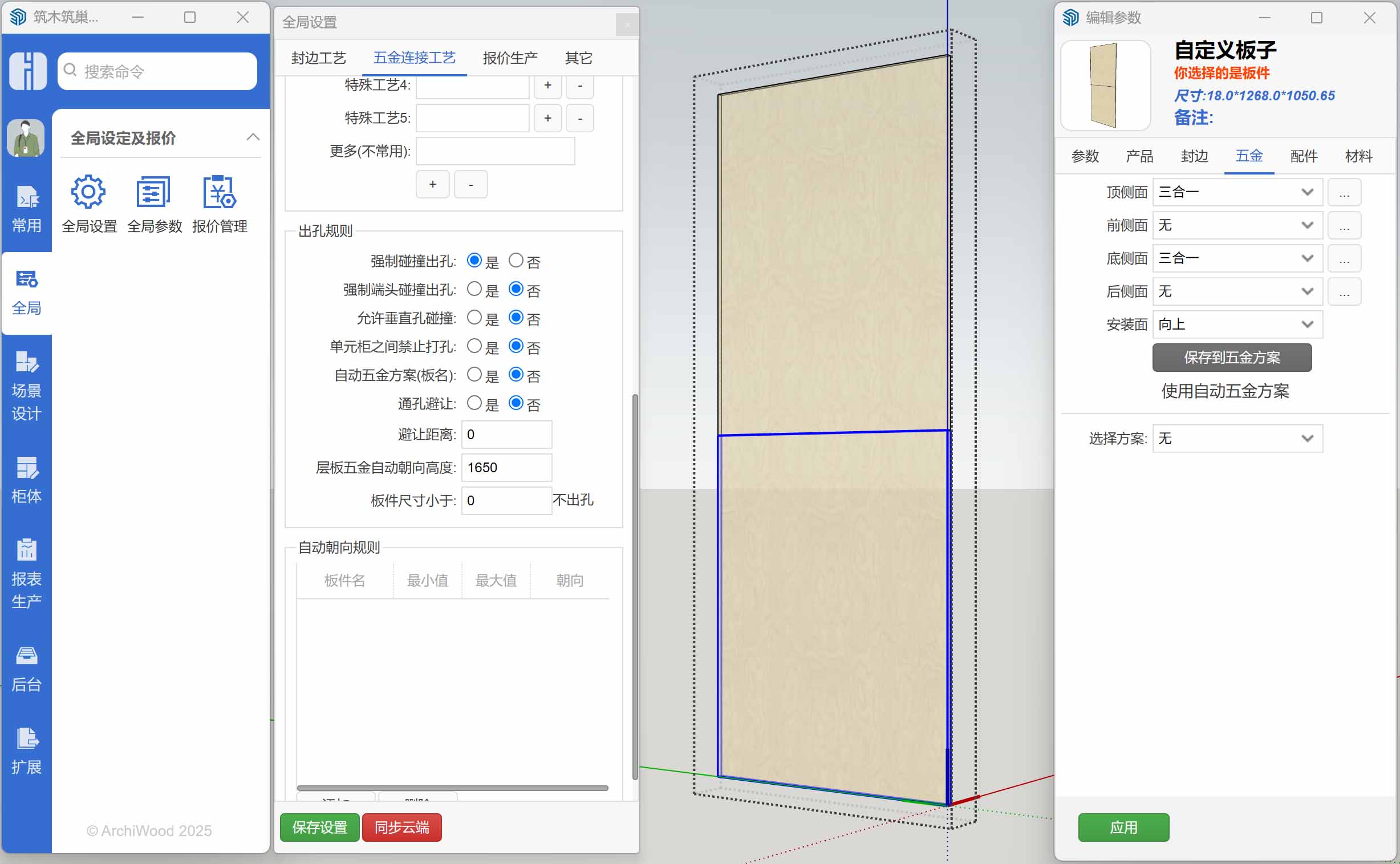

筑木筑巢两块竖板连接在一起，如何五金打孔？如上图所示，已经设置了板件的五金也不生成五金打孔。

答：

这个是可以生成的，默认生成不了，是因为没有设置，设置一下就可以生成了。参看《设置端头打孔》一文。

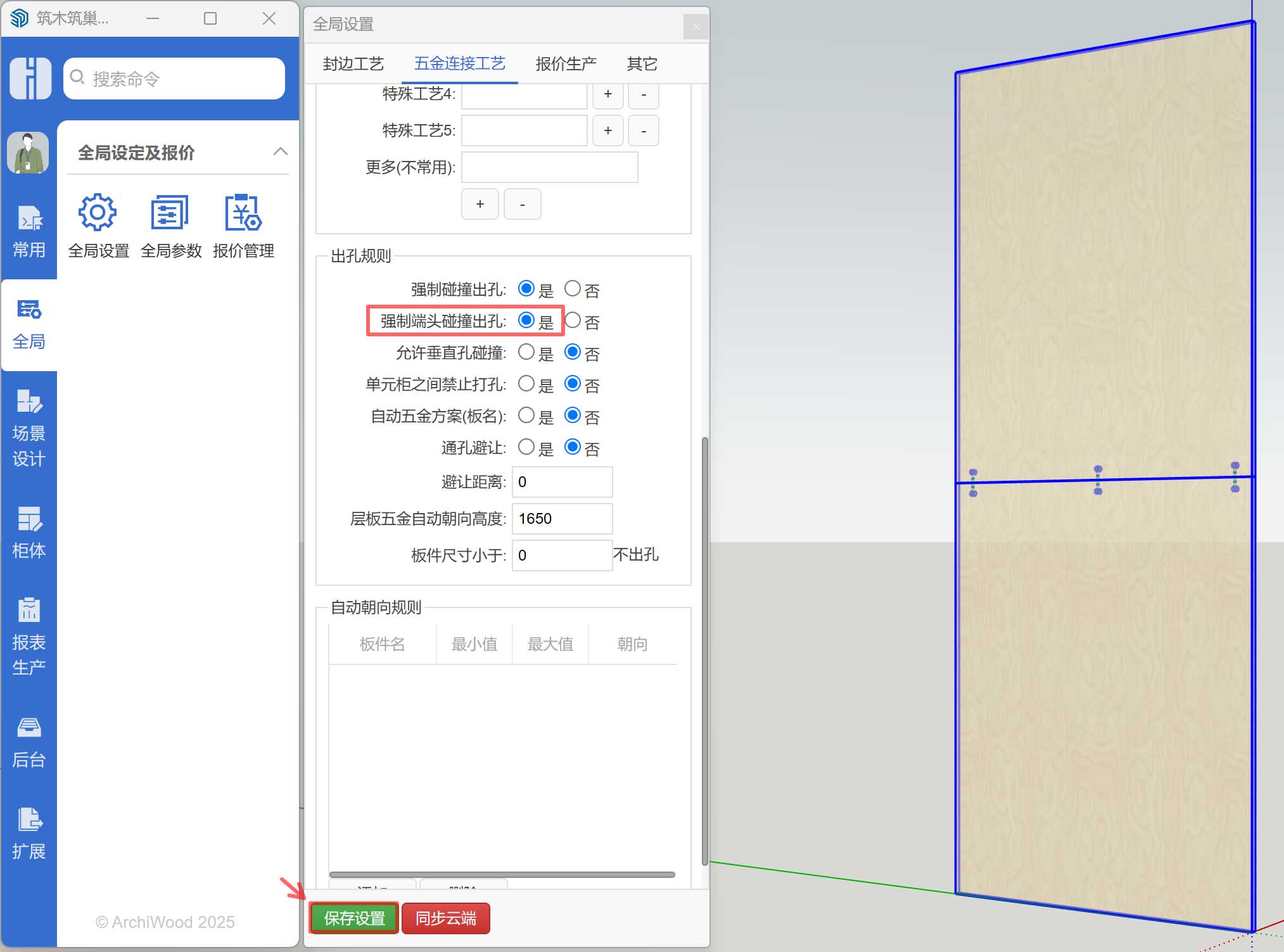

设置一：强制端头碰撞出孔（如下图所示）。
设置二：全局参数加允许孔深大于板厚（yxksdybh）

vol.02如何设置智能BOX前面显示|方向键箭头切换BOX前面方向？|BOX蓝色面方向位置可以切换修改吗？

SketchUp少校 — Fri, 29 Aug 2025 05:00:06 +0000

问：

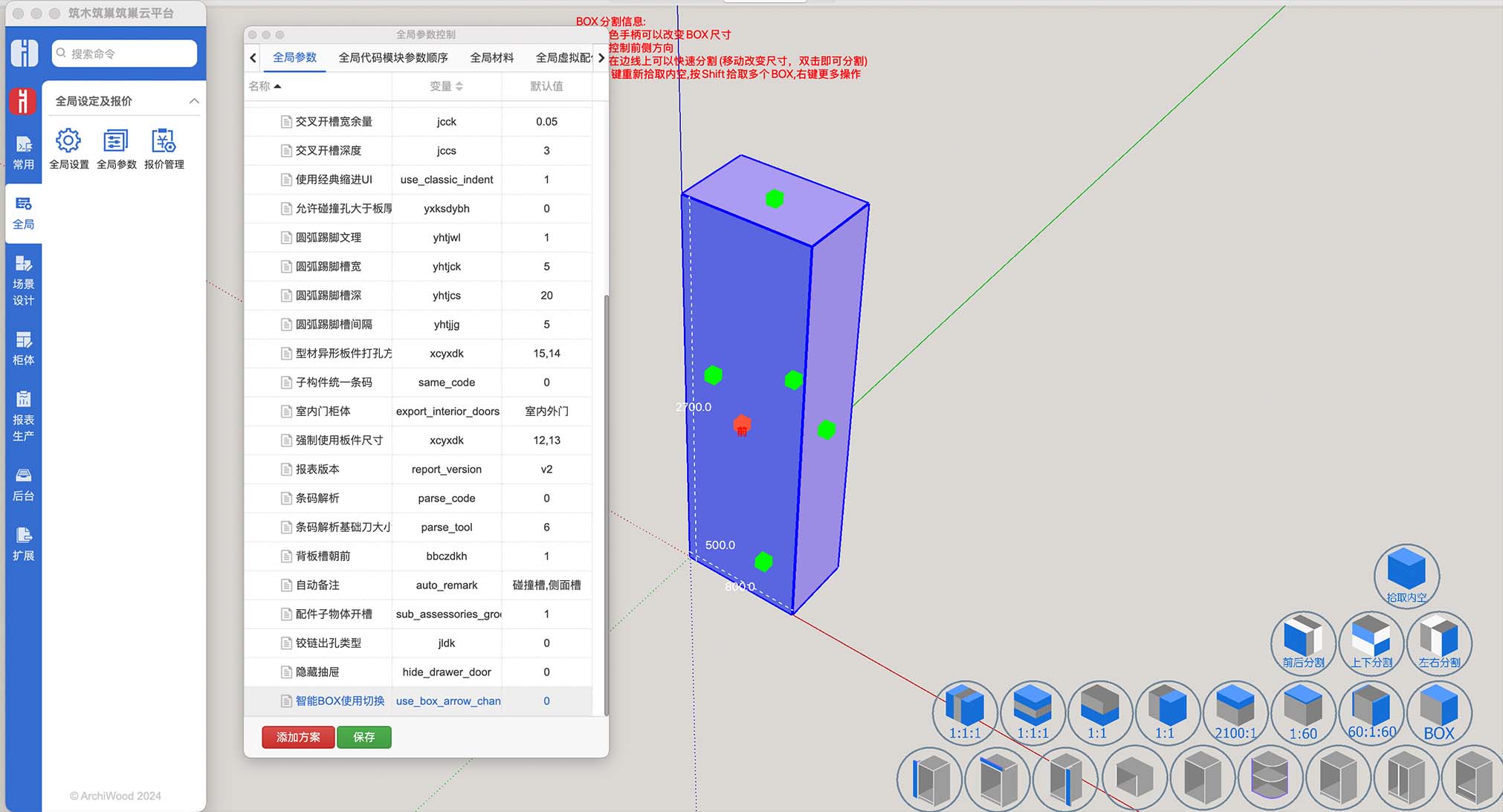

如何设置智能BOX前面显示？

答：

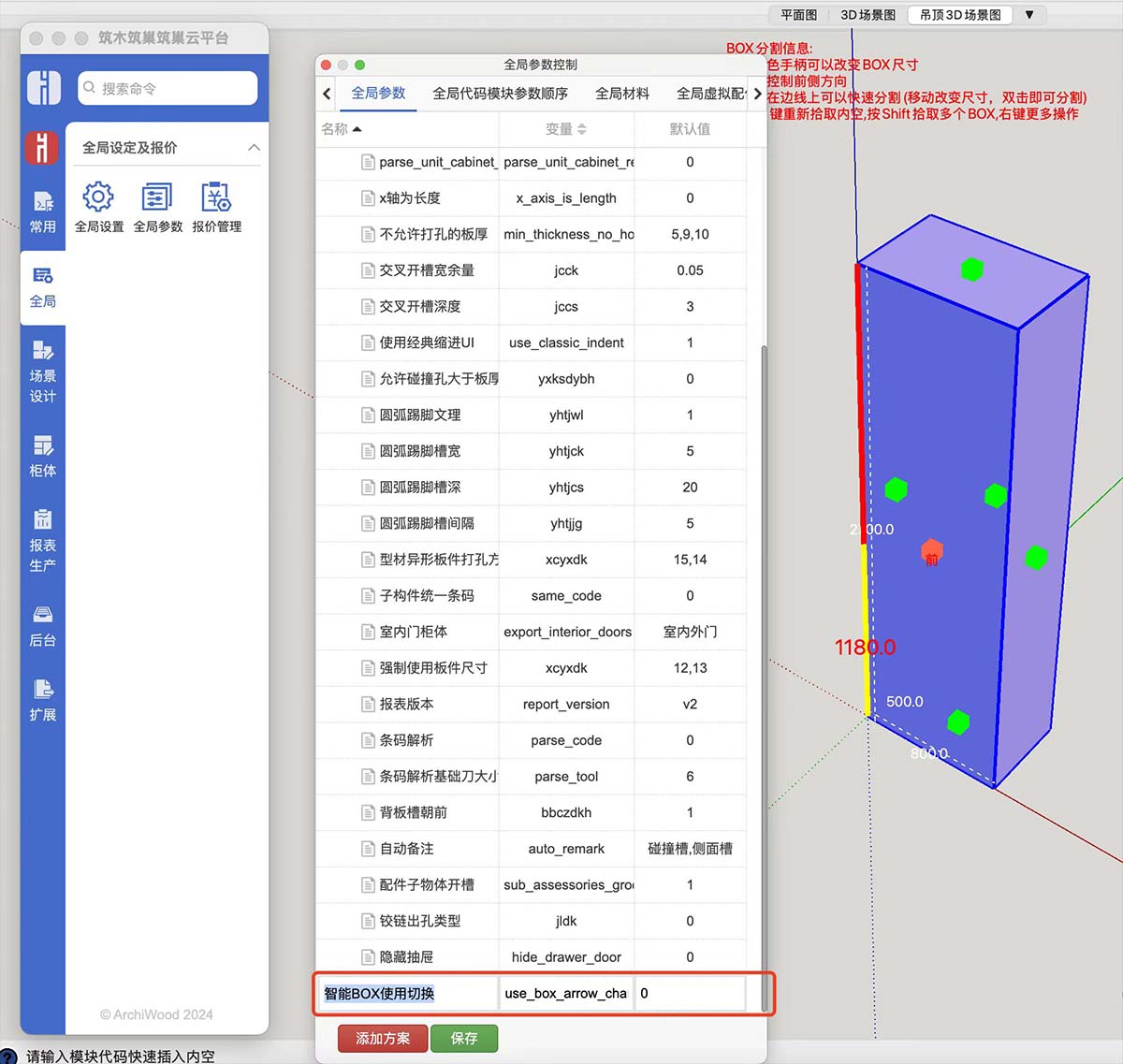

在筑木筑巢客户端面板，打开全局参数，添加以下参数：

名称：智能BOX使用切换
变量：use_box_arrow_change
默认值：0

然后单击保存，重启SketchUp。这时就只需要按键盘的方向键（箭头），即可切换BOX的前面显示了。

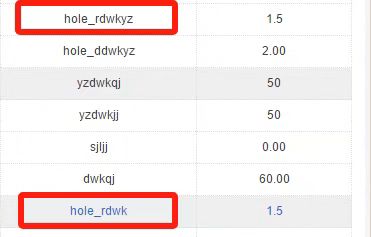

筑木筑巢全局参数常用定位孔名称和变量分别是什么？

SketchUp少校 — Thu, 28 Aug 2025 15:13:30 +0000

侧板定位孔孔径hole_rdwk
侧板定位孔孔深hole_ddwk
门板定位孔半径hole_rjb
门板定位孔深度hole_djb
滑道孔深hole_d1
滑道孔径hole_r1
铰链孔半径hole_rdbk
铰链孔深度 hole_ddbk

如果是一字铰链，就是后面加yz两个字母，比如hole_rdwkyz就是代表一字链接定位孔孔径。
